Name: Luftkühler aus Edelstahl mit Kanal für hohe Temperatur 4,5 mm
Brand: ZHEJIANG KAIDI REFRIGERATION EQUIPMENT CO.,LTD
SKU: GUDL, GUDD, GUDJ
Price: 50.00 USD
Availability: InStock

Zu Hause > produits > coolroom Verdampfer >

Luftkühler aus Edelstahl mit Kanal für hohe Temperatur 4,5 mm

Kanalluftkühler

alle Edelstahlluftkühler

Herkunftsort:

China

Markenname:

Kaideli

Zertifizierung:

CE,ISO9001-2008

Modellnummer:

GUDL, GUDD, GUDJ

Kontaktieren Sie uns

Bitte um ein Angebot

Produktdetails

Anwendbare Branchen:

Hotels, Baumaterial-Geschäfte, Maschinerie-Reparaturwerkstätten, Nahrung u. Getränkefabrik-, -bauern

Standort des Ausstellungsraums:

Vietnam, Philippinen, Mexiko, Thailand, Kasachstan, Nigeria, Usbekistan, Tadschikistan

Video-Ausgangsinspektion:

Bereitgestellt

Maschinenprüfbericht:

Bereitgestellt

Typ:

Verdampfer

Anwendung:

Teile für Kühlgeräte

Gewährleistung:

1 Jahr

Kühlmittel:

R-22/404

Material:

Kupfer

Kühlkapazität:

1.2-144kw

Hohes temperatre:

4.5 mm

Durchschnittliche Temperatur:

6.0 mm

Niedrige Temperatur:

9 mm

Spannung:

220/380

Marke:

Kaideli

Prüfung:

2.6Mpa

FAN:

Akziale

Nach Garantie-Service:

Onlineunterstützung

Standort des örtlichen Dienstes:

keine

Art der Vermarktung:

Neues Produkt 2023

Dienstleistungen nach dem Verkauf:

Onlineunterstützung

Hafen:

Ningbo/Shanghai/Guangzhou

Zustand:

Neues

Farbe:

Option (weiß, grün, schwarz)

Hervorheben:

Kanalluftkühler

alle Edelstahlluftkühler

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Stück

Preis

$100.00 - $1,700.00/sets

Verpackung Informationen

Hölzerne Kastenverpackung

Lieferzeit

10-15 Tage

Zahlungsbedingungen

TT, LC, Western Union

Versorgungsmaterial-Fähigkeit

2000 Stück/Stück pro Monat

Verwandte Produkte

Kontaktieren Sie uns

86-0575-83063696

Kontaktieren Sie uns jetzt

Produktbeschreibung

Produktname:G-Serie Kundenspezifischer Kühlraumverdampfer Gefrierraumausrüstung Luftkühler

1. Produkteinführung:

Hülse:Hochwertige Stahlplatte mit kältebeständigem Pulver und hoher Korrosionsbeständigkeit. Aluminiumplatten oder Edelstahlschalen können ebenfalls individuell angepasst werden. Alle Rohrplatten bestehen aus 2,0 mm dicken Aluminiumlegierungsplatten, um die Möglichkeit interner Leckagen durch Verschleiß der Kupferrohre des Wärmeaustauschs aufgrund von Wärmeausdehnung und -kontraktion zu minimieren.

Doppellagige Wasserwanne:Die äußere Wasserwannenplatte ist in Scharnierform ausgeführt, was Inspektion und Wartung erleichtert. Das gerippte Schrägdesign am Boden der Wasserwanne kann das Abfließen beschleunigen und Vereisung und Korrosion verhindern. Die innere Wasserwanne ist mit einer Aluminiumplatte abgedeckt, um den Luftumlauf zu verringern und die Lüftereffizienz sowie den Abtaueffekt zu verbessern.
Wärmeaustauschrohr:Effizientes Innengewinderohr einer Premiummarke mit optimierter Schleife und versetztem positivem Dreiecksdesign zur Verbesserung der Wärmeaustauscheffizienz.
Flosse:Klassische sinusförmige Aluminiumwelllamelle im europäischen Stil, die die Luftbewegung verbessern und die Wärmeaustauschkapazität auf der Luftseite deutlich steigern kann.
Lüfter:Maßgeschneiderter Hochleistungslüfter mit Außenrotor (Betriebstemperatur: -40 °C bis 60 °C). Isolationsklasse des Motors: Klasse F, die Stabilität und Zuverlässigkeit gewährleistet;
Auftauen:Elektrisches Heizrohr aus Edelstahl mit geringer Leistung und Dichte. Es ist sinnvoll in der Spule und auf der inneren Wasserwanne angeordnet, um eine gleichmäßigere Heizwirkung zu gewährleisten, die Abtauwirkung zu erhöhen und die Lebensdauer des elektrischen Heizrohrs zu verlängern.
Elektrischer Anschlusskasten:Speziell angepasste elektrische Anschlussdose, die Wasser, Feuer und Hochspannung standhält und sich leicht verdrahten lässt.
Werksprüfung:Der Luftkühler wird gereinigt und geprüft und hat vor der Auslieferung einen Druckhaltetest von 25 Bar bestanden.
Blattabstand:Standardwerte: 4,5 mm, 6,0 mm und 9,0 mm, um unterschiedlichen Temperatur- und Feuchtigkeitsanforderungen gerecht zu werden.
Verschiedene Kältemittel:Erfüllt die Anforderungen von Kältemitteln einschließlich R404A, R507A, R134a, R22 usw.

2.Liste der technischen Parameter
Technische Parameter des effizienten Luftkühlers der elektrischen Abtaudecke Abstand: 4,5 mm

Modell	Kälteleistung kW		Rohrvolumen	Lüfterparameter				Abtauen (Elektroheizung)
Modell	SC1	SC2	dm³	风叶数量X直径 Anzahl x Durchmesser der Lüfter	功率W Leistung W	风量m³/H Luftvolumen m³/H	射程m Reichweite m	Leistung kW* *Spule kW Stk**	Leistung kW* *Wasserwanne kW Stk.**
GUDL501C	6.7	4.6	3.2	1X∅500	1X414	5000	12	0,28*6	0,28*2
GUDL501D	8.1	5.6	4.3	1X∅500	1 x 460	4900	12	0,30*6	0,30*2
GUDL501E	9,8	6.7	5.4	1X∅500	1 x 460	4500	12	0,30*8	0,30*2
GUDL601E	16.6	11.4	9.2	1X∅600	1X780	7500	15	0,40*8	0,4*2
GUDL502D	22.2	15.3	11.8	2 x ∅500	2X460	11500	13	0,72*6	0,72*2
GUDL602D	28,9	19,9	14.7	2X∅600	2X780	16500	16	0,72*10	0,72*2
GUDL602E	33,8	23.3	18.4	2X∅600	2X780	15200	16	0,72*10	0,72*2
GUDL602F	37,8	26.1	22.1	2X∅600	2X780	14500	16	0,72*10	0,72*2
GUDL632D	40,7	28.1	23,7	2X∅630	2 x 800	19000	19	0,95*10	0,95*2
GUDL632E	44.1	30.4	26,9	2X∅630	2 x 800	18000	19	0,87*12	0,87*4
GUDL603F	54,5	37,6	32.3	3X∅600	3 x 780	20500	17	1,03*12	1,03*4
GUDL633F	66,8	46.1	38,8	3X∅630	3 x 800	25500	20	1,03*14	1,03*4

Technische Parameter des effizienten Luftkühlers der elektrischen Abtaudecke Abstand: 6,0 mm

Modell		Kälteleistung kW		Rohrvolumen	Lüfterparameter				Abtauen (Elektroheizung)
Modell	SC1	SC2	SC3	dm³	Anzahl x Durchmesser der Lüfter	Leistung W	Luftvolumen m³/H	Reichweite m	*Spule kW Stk**	*Wasserwanne kW Stk.**
GUDD501C	5.6	4.0	3.2	3.2	1X∅500	1X414	5200	12	0,28*8	0,28*2
GUDD501D	7.1	5.1	4.0	4.3	1X∅500	1 x 460	5100	12	0,30*8	0,30*2
GUDD501E	8.2	5.9	4.6	5.4	1X∅500	1 x 460	4800	12	0,30*10	0,30*2
GUDD601E	14.4	10.3	8.1	9.2	1X∅600	1X780	8200	15	0,40*10	0,4*2
GUDD502D	18.3	13.1	10.3	11.8	2 x ∅500	2X460	12000	13	0,72*8	0,72*2
GUDD602D	24.1	17.2	13.6	14.7	2X∅600	2X780	17000	16	0,72*12	0,72*2
GUDD602E	29.1	20,8	16.4	18.4	2X∅600	2X780	16400	16	0,72*12	0,72*2
GUDD602F	32.1	22.9	18.1	22.1	2X∅600	2X780	15500	16	0,72*12	0,72*2
GUDD632D	33,7	24.1	19,0	23,7	2X∅630	2 x 800	20000	19	0,95*12	0,95*2
GUDD632E	37.2	26,6	21,0	26,9	2X∅630	2 x 800	19000	19	0,87*12	0,87*4
GUDD603F	46,8	33.4	26.4	32.3	3X∅600	3 x 780	22000	17	1,03*12	1,03*4
GUDD633F	56,7	40,5	32,0	38,8	3X∅630	3 x 800	26500	20	1,03*14	1,03*4

Technische Parameter des effizienten Luftkühlers der elektrischen Abtaudecke Abstand: 9,0 mm

Modell	Kälteleistung kW			Rohrkapazität	Lüfterparameter				Abtauen (Elektroheizung)
Modell	SC3	SC4	SC5	dm³	Anzahl x Durchmesser der Lüfter	Leistung W	Luftvolumen m³/H	Reichweite m	*Spule kW Stk**	*Wasserwanne kW Stk.**
GUDJ501C	2.5	2.0	1.9	3.2	1X∅500	1X414	5300	12	0,28*8	0,28*2
GUDJ501D	3.3	2.6	2.5	4.3	1X∅500	1 x 460	5500	12	0,30*8	0,30*2
GUDJ501E	3.7	3.0	2.9	5.4	1X∅500	1 x 460	5100	12	0,30*10	0,30*2
GUDJ601E	6.5	5.2	5,0	9.2	1X∅600	1X780	8300	15	0,40*10	0,4*2
GUDJ502D	8.3	6.6	6.3	11.8	2 x ∅500	2X460	12500	13	0,72*8	0,72*2
GUDJ602D	10.8	8,5	7.8	14.7	2X∅600	2X780	17500	16	0,72*12	0,72*2
GUDJ602E	13.3	10.6	10.2	18.4	2X∅600	2X780	17000	16	0,72*12	0,72*2
GUDJ602F	14.5	11.6	11.1	22.1	2X∅600	2X780	16000	16	0,72*12	0,72*2
GUDJ632D	15.8	12.6	12.1	23,7	2X∅630	2 x 800	21000	19	0,95*12	0,95*2
GUDJ632E	17,7	14.1	13.5	26,9	2X∅630	2 x 800	20500	19	0,87*12	0,87*4
GUDJ603F	21.4	17.1	16.4	32.3	3X∅600	3 x 780	23000	17	1,03*12	1,03*4
GUDJ633F	25.4	20.3	19,5	38,8	3X∅630	3 x 800	27000	20	1,03*14	1,03*4

Gesamtabmessungen und Einbaumaße des effizienten Luftkühlers der elektrischen Abtaudecke Abstand: 4,5mm

Modell	Schnittstellenspezifikation (mm)		*Gesamtmaße BTH*	Einbaumaße					Gewichte	Umrisssymbol
Modell	Vorlaufrohr/Rücklaufrohr	Entwässerung (Zoll)	*L B * H (mm): 610 * 1.250 * 1.040**	M	E1	E2	E3	F	kg	Umrisssymbol
GUDL501C	∅12/∅22	G3/4	952400674	340	640	/	/	126	36	A
GUDL501D	∅12/∅22	G3/4	952400674	340	640	/	/	126	38	A
GUDL501E	∅12/∅22	G1	952490674	430	640	/	/	126	44	A
GUDL601E	∅16/∅28	G1	1172490831	430	860	/	/	126	56	A
GUDL502D	∅16/∅35	G1	1992400680	340	840	840	/	126	80	B
GUDL602D	∅22/∅42	G1-1/2	1992400831	340	840	840	/	126	95	B
GUDL602E	∅22/∅42	G1-1/2	1992490831	430	840	840	/	126	115	B
GUDL602F	∅22/∅42	G1-1/2	1992490831	430	840	840	/	126	125	B
GUDL632D	∅22/∅42	G1-1/2	2552400984	340	1120	1120	/	126	144	B
GUDL632E	∅22/∅42	G1-1/2	2352490984	430	1020	1020	/	126	160	B
GUDL603F	∅25/∅50	G1-1/2	2751490831	430	813	813	813	126	166	C
GUDL633F	∅25/∅50	G2	2751490984	430	813	813	813	126	196	C

Gesamtabmessungen und Einbaumaße des effizienten Luftkühlers der elektrischen Abtaudecke Abstand: 6,0 mm

Modell	Schnittstellenspezifikation (mm)		*Gesamtmaße BTH*	Einbaumaße					Gewichte	Umrisssymbol
Modell	Vorlaufrohr/Rücklaufrohr	Entwässerung (Zoll)	*L B * H (mm): 610 * 1.250 * 1.040**	M	E1	E2	E3	F	kg	Umrisssymbol
GUDD501C	∅12/∅22	G3/4	952400674	340	640	/	/	126	35	A
GUDD501D	∅12/∅22	G3/4	952400674	340	640	/	/	126	37	A
GUDD501E	∅12/∅22	G1	952490674	430	640	/	/	126	43	A
GUDD601E	∅16/∅28	G1	1172490831	430	860	/	/	126	57	A
GUDD502D	∅16/∅35	G1	1992400680	340	840	840	/	126	78	B
GUDD602D	∅22/∅42	G1-1/2	1992400831	340	840	840	/	126	93	B
GUDD602E	∅22/∅42	G1-1/2	1992490831	430	840	840	/	126	112	B
GUDD602F	∅22/∅42	G1-1/2	1992490831	430	840	840	/	126	122	B
GUDD632D	∅22/∅42	G1-1/2	2552400984	340	1120	1120	/	126	140	B
GUDD632E	∅22/∅42	G1-1/2	2352490984	430	1020	1020	/	126	154	B
GUDD603F	∅25/∅50	G1-1/2	2751490831	430	813	813	813	126	162	C
GUDD633F	∅25/∅50	G2	2751490984	430	813	813	813	126	192	C

Gesamtabmessungen und Einbaumaße des effizienten Luftkühlers der elektrischen Abtaudecke Abstand: 9,0mm

Modell	Schnittstellenspezifikation (mm)		*Gesamtmaße BTH*	Einbaumaße					Gewichte	Umrisssymbol
Modell	Vorlaufrohr/Rücklaufrohr	Entwässerung (Zoll)	*L B * H (mm): 610 * 1.250 * 1.040**	M	E1	E2	E3	F	kg	Umrisssymbol
GUDJ501C	∅12/∅22	G3/4	952400674	340	640	/	/	126	34	A
GUDJ501D	∅12/∅22	G3/4	952400674	340	640	/	/	126	36	A
GUDJ501E	∅12/∅22	G1	952490674	430	640	/	/	126	42	A
GUDJ601E	∅16/∅28	G1	1172490831	430	860	/	/	126	55	A
GUDJ502D	∅16/∅35	G1	1992400680	340	840	840	/	126	76	B
GUDJ602D	∅22/∅42	G1-1/2	1992400831	340	840	840	/	126	94	B
GUDJ602E	∅22/∅42	G1-1/2	1992490831	430	840	840	/	126	114	B
GUDJ602F	∅22/∅42	G1-1/2	1992490831	430	840	840	/	126	121	B
GUDJ632D	∅22/∅42	G1-1/2	2552400984	340	1120	1120	/	126	139	B
GUDJ632E	∅22/∅42	G1-1/2	2352490984	430	1020	1020	/	126	160	B
GUDJ603F	∅25/∅50	G1-1/2	2751490831	430	813	813	813	126	162	C
GUDJ633F	∅25/∅50	G2	2751490984	430	813	813	813	126	190	C

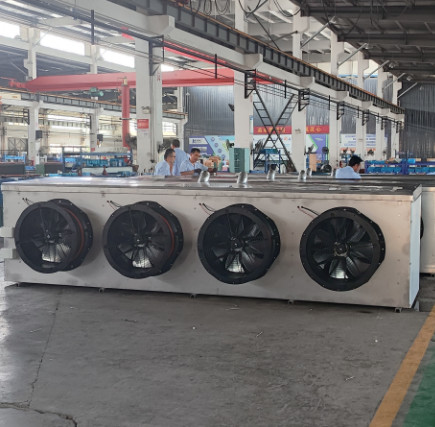

3.Produktübersicht anzeigen

Luftkühler aus Edelstahl mit Kanal für hohe Temperatur 4,5 mm 0

Luftkühler aus Edelstahl mit Kanal für hohe Temperatur 4,5 mm 1

Luftkühler aus Edelstahl mit Kanal für hohe Temperatur 4,5 mm 2

Anmerkung 1: Entwurfskriterien

Standard-Wärmeaustauschbedingungen	Zulufttemperatur	Verdampfungstemperatur	Relative Luftfeuchtigkeit	Feuchtigkeitsabsorptionskoeffizient	Überhitzungsgrad
SC1	10℃	0℃	85 %	1,35	6,5 Tsd.
SC2	0℃	-8℃	85 %	1.15	5,2 Tsd.
SC3	-18℃	-25℃	95 %	1,05	4,6K
SC4	-25℃	-31℃	95 %	1.01	3,9 Tsd.
SC5	-34℃	-40℃	95 %	1.01	3,9 Tsd.

Anmerkung 2: Kältemittel-Umrechnungskoeffizient

Kältemittel	Arbeitsbedingungen	R22	Kältemittel R404A	R507	R134a
Korrekturfaktor	SC1	0,95	1	1	0,93
Korrekturfaktor	SC2	0,95	1	1	0,91
Korrekturfaktor	SC3	0,95	1	1	0,85
