Herkunftsort:
China
Markenname:
Kaideli
Zertifizierung:
CE,ISO9001-2008
Modellnummer:
ELG-Reihe

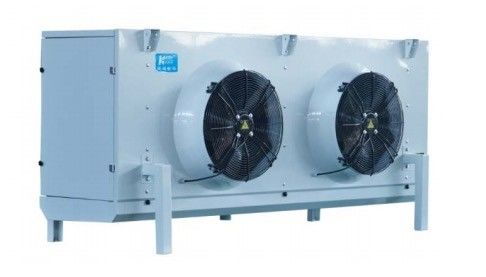

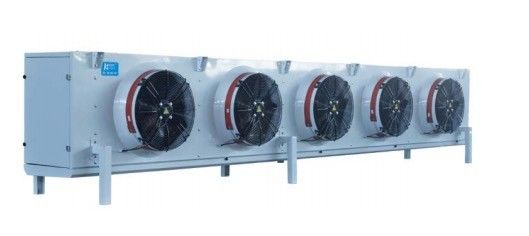

Industrielles abkühlendes Glykol-kühlere Einheits-kühler Raum-Kühlschrank-Einheit Kaideli für Decke
ELG-REIHEN-INDUSTRIELLE ZELLENENTFERNUNGS-GLYKOL-LUFTKÜHLER
1. Produktbeschreibung:
Die industrielle Ethylenglycolkühlvorrichtung ELG-Reihe, die von unserer Firma entwickelt wird, nimmt φ15 kupferne Rohre, abkühlende Ausrüstung des Kühlraums mit wässeriger Lösung des Glykols als Kühlmittel an. Die ELG-Reihe von Luftkühlern kann im Kühlraum an 10℃, an 0℃ und an -18℃ beziehungsweise benutzt werden.
Diese Reihe Produkte haben die folgenden Eigenschaften:
●Gehäuse: hohe Qualität galvanisierte Stahlplatte mit silberner Pulverbeschichtung (RAL7001), mit starker Korrosionsbeständigkeit; Die zwei Seitenplatten und die äußere Wasserplatte die eingehängte Struktur annehmen, die bequem und schnell ist zu funktionieren.
●Verdampferendplatte nimmt Aluminiumplatte, schützen effektiv kupfernes Rohr, verringern Gewicht an.
●Doppelter Wasserplattenentwurf: die äußere Wasserplatte nimmt eckige Struktur, glatte Entwässerung, nicht toter Winkel der Entwässerung an; Der innere Wasserbehälter nimmt die Gerinnestruktur der Aluminiumplatte an. Das Kondenswasser oder das entfrostete Wasser wird direkt in den Ausgang des äußeren Wasserbehälters durch den inneren Wasserbehälter entladen.
●Der lange Lufteinlassentwurf mit integralem Ausdehnungsbogen hat guten Luftströmungseffekt.
●Für Fan mit Durchmesser von 500 und von 630, gibt es Bodenstützfüße für einfache Installation.
●Spule: Kupferrohr φ15, das Rohr, das Anordnung des Quadrats 50×50, Wärmeübertragungsbereich sperrt, ist groß, Wärmeübertragungstemperaturdifferenz ist klein, die Flosse, die Geschwindigkeit bereift, ist langsam.
●Gewellte Aluminiumflossen mit hydrophilem Film, Flossenabstand von 4,0, von 6,0 und von 9.0mm, zum der verschiedenen Temperaturbedingungen des Kühlraums zu erfüllen.
●Fan: starker externer Rotorfan, Betriebstemperatur -30℃~60℃; Fan specificationsφ400, φ500, φ630, die Bildung von verschiedenen Spezifikationen der Produkt-Reihe, Benutzer haben mehr Wahlen.
●Entfrostung: die elektrische entfrostende Standardheizung, Edelstahlheizungsrohr werden auf die Spulenrohrflosse verteilt und innere Wasserplatte, hat einen guten Entfrostungseffekt. Das entfrostende Wasser kann entsprechend Kundenanforderungen auch vorgewählt werden.
●Nehmen wasserdichter Anschlusskasten des Grades IP65 und wasserdichtes Verbindungsstück, der Fan und das Heizungsrohr unabhängigen Drahtkasten, mit besserem wasserdichtem Effekt, hohe Zuverlässigkeit an.
●Strenge FabrikDruckprüfung, Berstdruck 23bar.
2. Standardkonfiguration und Wahlen:
| Teile | Konfiguration | Teile | Konfiguration | ||
| Gehäuse | Al-MG-Legierungsblatt mit Pulverbeschichtung | × | Flosse | Aluminiumflossen | ○ |
| Blatt mit Pulverbeschichtung | ○ | Hydrophile Aluminiumflossen | ● | ||
| Galvanisiertes Blatt mit Pulverbeschichtung | ● | Entfrosten Sie | Luftentfrostung | ○ | |
| Edelstahl plate* | ○ | Elektrisches Heizungs- Rohr | ● | ||
| Fan | WEIGUANG-Motor | ● | Wasser | ○ | |
| EBM-motor* | ○ | Heißer Draht des Abflussrohrs | ○ | ||
| Der Windeimermotor | ○ | Windrohr-Heizungsgurt | ○ | ||
●: Standard; ○: Wahlen; ×: Wählen Sie nicht.
*: Gebrauchskurzschlussseiten-Ablenkerlufteinlass.
3. Technisches Leistungsblatt:
3,1 Flosse, die 4.0mm sperrt
| Modell |
Glykol 25% T1 =-3℃, T2 =2℃ Tr=10℃, RH85% |
Glykol 34% T1 =-10℃, T2 =-7℃ Tr=0℃, RH85% |
Oberfläche |
Rohr Volumen |
Luftstrom | Airthrow | Schließen Sie Rohr an | Gewicht | ||||
| Capa. Kilowatt |
Fluss m3/h |
Capa. Kilowatt |
Fluss m3/h |
m2 | dm3 | m3 /h | m | Einlass | Ausgang | Abfluss | Kilogramm | |
| φ400 Fan | ||||||||||||
| ELG401/CL-ET | 5,5 | 1,0 | 3,3 | 1,1 | 26,2 | 4,1 | 3700 | 12 | 28 | 28 | 1" | 49 |
| ELG401/DL-ET | 7,0 | 1,3 | 4,0 | 1,3 | 35,0 | 5,4 | 3200 | 12 | 28 | 28 | 1" | 52 |
| ELG402/CL-ET | 11,0 | 2,0 | 6,6 | 2,1 | 52,5 | 7,5 | 7400 | 13 | 35 | 35 | 1,5" | 72 |
| ELG402/DL-ET | 14,0 | 2,6 | 8,1 | 2,6 | 70,0 | 10,0 | 6400 | 13 | 35 | 35 | 1,5" | 78 |
| ELG403/CL-ET | 16,5 | 3,0 | 9,8 | 3,1 | 78,7 | 11,0 | 11100 | 14 | 35 | 35 | 1,5" | 95 |
| ELG403/DL-ET | 21,0 | 3,9 | 12,1 | 3,9 | 105,0 | 14,6 | 9600 | 14 | 35 | 35 | 1,5" | 104 |
| ELG404/CL-ET | 22,1 | 4,1 | 13,1 | 4,2 | 105,0 | 14,5 | 14800 | 15 | 35 | 35 | 1,5" | 118 |
| ELG404/DL-ET | 28,0 | 5,2 | 16,1 | 5,2 | 140,0 | 19,3 | 12800 | 15 | 42 | 42 | 1,5" | 130 |
| Fan φ500 | ||||||||||||
| ELG501/DL-ET | 12,8 | 2,4 | 7,3 | 2,3 | 61,2 | 9,0 | 6800 | 18 | 35 | 35 | 1,5" | 93 |
| ELG501/EL-ET | 15,3 | 2,8 | 8,4 | 2,7 | 76,5 | 11,2 | 6350 | 17 | 35 | 35 | 1,5" | 99 |
| ELG501/FL-ET | 17,5 | 3,2 | 9,2 | 3,0 | 91,9 | 13,5 | 5500 | 17 | 35 | 35 | 1,5" | 104 |
| ELG502/DL-ET | 25,7 | 4,7 | 14,7 | 4,7 | 122,5 | 17,1 | 13600 | 20 | 42 | 42 | 1,5" | 132 |
| ELG502/EL-ET | 30,6 | 5,6 | 16,8 | 5,4 | 153,1 | 21,3 | 12700 | 19 | 42 | 42 | 1,5" | 143 |
| ELG502/FL-ET | 34,9 | 6,4 | 18,4 | 5,9 | 183,7 | 25,6 | 11000 | 19 | 50 | 50 | 1,5" | 153 |
| ELG503/DL-ET | 38,6 | 7,1 | 22,0 | 7,0 | 183,7 | 25,2 | 20400 | 22 | 50 | 50 | 2" | 180 |
| ELG503/EL-ET | 43,3 | 8,0 | 23,8 | 7,6 | 216,5 | 32,7 | 19050 | 21 | 50 | 50 | 2" | 196 |
| ELG503/FL-ET | 52,4 | 9,6 | 27,6 | 8,8 | 275,6 | 37,8 | 16500 | 21 | 50 | 50 | 2" | 212 |
| ELG504/DL-ET | 51,4 | 9,5 | 29,4 | 9,4 | 244,9 | 33,3 | 27200 | 23 | 50 | 50 | 2" | 228 |
| ELG504/EL-ET | 57,7 | 10,6 | 31,8 | 10,2 | 288,7 | 39,2 | 25400 | 22 | 50 | 50 | 2" | 249 |
| ELG504/FL-ET | 69,8 | 12,8 | 36,7 | 11,8 | 367,4 | 49,9 | 22000 | 22 | 66 | 66 | 2" | 270 |
| ELG505/DL-ET | 64,3 | 11,8 | 36,7 | 11,8 | 306,2 | 41,4 | 34000 | 24 | 66 | 66 | 2" | 276 |
| ELG505/EL-ET | 72,2 | 13,3 | 39,7 | 12,7 | 360,9 | 48,7 | 31750 | 23 | 66 | 66 | 2" | 302 |
| ELG505/FL-ET | 87,3 | 16,1 | 45,9 | 14,7 | 459,3 | 62,0 | 27500 | 23 | 66 | 66 | 2" | 328 |
| Fan φ630 | ||||||||||||
| ELG631/DL-ET | 22,1 | 4,1 | 12,6 | 4,1 | 105,0 | 15,0 | 10000 | 28 | 42 | 42 | 1,5" | 125 |
| ELG631/EL-ET | 26,2 | 4,8 | 14,4 | 4,6 | 131,2 | 18,8 | 9600 | 27 | 42 | 42 | 1,5" | 134 |
| ELG631/FL-ET | 29,9 | 5,5 | 15,7 | 5,0 | 157,5 | 22,5 | 9100 | 27 | 42 | 42 | 1,5" | 143 |
| ELG632/DL-ET | 44,1 | 8,1 | 25,2 | 8,1 | 210,0 | 28,9 | 20000 | 31 | 50 | 50 | 1,5" | 206 |
| ELG632/EL-ET | 52,5 | 9,7 | 28,9 | 9,3 | 262,4 | 36,1 | 19200 | 30 | 50 | 50 | 1,5" | 224 |
| ELG632/FL-ET | 59,8 | 11,0 | 31,5 | 10,1 | 314,9 | 43,3 | 18200 | 30 | 66 | 66 | 1,5" | 242 |
| ELG633/DL-ET | 66,1 | 12,2 | 37,8 | 12,1 | 314,9 | 42,8 | 30000 | 34 | 66 | 66 | 2" | 288 |
| ELG633/EL-ET | 78,7 | 14,5 | 43,3 | 13,9 | 393,7 | 53,4 | 28800 | 33 | 66 | 66 | 2" | 314 |
| ELG633/FL-ET | 89,8 | 16,5 | 47,2 | 15,1 | 472,4 | 64,1 | 27300 | 33 | 66 | 66 | 2" | 341 |
| ELG634/DL-ET | 88,2 | 16,2 | 50,3 | 16,1 | 419,9 | 56,6 | 40000 | 36 | 66 | 66 | 2" | 369 |
| ELG634/EL-ET | 105,0 | 19,4 | 57,7 | 18,5 | 524,9 | 70,8 | 38400 | 35 | 76 | 76 | 2" | 405 |
| ELG634/FL-ET | 119,7 | 22,0 | 63,0 | 20,2 | 629,9 | 84,9 | 36400 | 35 | 76 | 76 | 2" | 440 |
In der Tabelle ist T1 der Einlass Temp. von der Ethylenglycollösung ist T2 der Ausgang Temp., und Tr ist der Temp. vom Kühlraum.
3,2 Flosse, die 6.0mm sperrt
| 型号 |
Glykol 34% T1 =-10℃, T2 =-7℃ Tr=0℃, RH85% |
Glykol 50% T1 =-28℃, T2 =-25℃ Tr=-18℃, relative Feuchtigkeit95% |
Oberfläche |
Rohr Volumen |
Luftstrom | Airthrow | Schließen Sie Rohr an | Gewicht | ||||
| Capa. Kilowatt |
Fluss m3/h |
Capa. Kilowatt |
Fluss m3/h |
m2 | dm3 | m3 /h | m | Einlass | Ausgang | Abfluss | Kilogramm | |
| Fan φ400 | ||||||||||||
| ELG401/CD-ET | 3,0 | 1,0 | 2,5 | 0,9 | 17,8 | 4,1 | 3800 | 13 | 28 | 28 | 1" | 47 |
| ELG401/DD-ET | 3,8 | 1,3 | 3,1 | 1,1 | 23,7 | 5,4 | 3450 | 13 | 28 | 28 | 1" | 50 |
| ELG402/CD-ET | 6,1 | 2,0 | 5,0 | 1,8 | 35,6 | 7,5 | 7600 | 14 | 35 | 35 | 1,5" | 69 |
| ELG402/DD-ET | 7,6 | 2,5 | 6,2 | 2,2 | 47,5 | 10,0 | 6900 | 14 | 35 | 35 | 1,5" | 74 |
| ELG403/CD-ET | 9,1 | 3,0 | 7,5 | 2,6 | 53,4 | 11,0 | 11400 | 15 | 35 | 35 | 1,5" | 90 |
| ELG403/DD-ET | 11,4 | 3,7 | 9,3 | 3,3 | 71,2 | 14,6 | 10350 | 15 | 35 | 35 | 1,5" | 98 |
| ELG404/CD-ET | 12,1 | 4,0 | 10,0 | 3,5 | 71,2 | 14,5 | 15200 | 16 | 35 | 35 | 1,5" | 112 |
| ELG404/DD-ET | 15,2 | 5,0 | 12,3 | 4,3 | 94,9 | 19,3 | 13800 | 16 | 42 | 42 | 1,5" | 122 |
| Fan φ500 | ||||||||||||
| ELG501/DD-ET | 7,1 | 2,3 | 5,4 | 1,9 | 41,5 | 9,0 | 7000 | 19 | 35 | 35 | 1,5" | 90 |
| ELG501/ED-ET | 8,3 | 2,7 | 6,2 | 2,2 | 51,9 | 11,2 | 6500 | 18 | 35 | 35 | 1,5" | 94 |
| ELG501/FD-ET | 9,3 | 3,0 | 6,9 | 2,5 | 62,3 | 13,5 | 6100 | 18 | 35 | 35 | 1,5" | 99 |
| ELG502/DD-ET | 14,1 | 4,5 | 10,8 | 3,8 | 83,1 | 17,1 | 14000 | 21 | 42 | 42 | 1,5" | 126 |
| ELG502/ED-ET | 16,6 | 5,4 | 12,5 | 4,4 | 103,8 | 21,3 | 13000 | 20 | 42 | 42 | 1,5" | 134 |
| ELG502/FD-ET | 18,7 | 6,0 | 13,7 | 4,8 | 124,6 | 25,6 | 12200 | 20 | 50 | 50 | 1,5" | 143 |
| ELG503/DD-ET | 21,2 | 6,8 | 16,2 | 5,7 | 124,6 | 25,2 | 21000 | 23 | 50 | 50 | 2" | 170 |
| ELG503/ED-ET | 23,5 | 7,5 | 17,6 | 6,2 | 146,8 | 32,7 | 19500 | 22 | 50 | 50 | 2" | 183 |
| ELG503/FD-ET | 28,0 | 9,0 | 20,6 | 7,2 | 186,9 | 37,8 | 18300 | 22 | 50 | 50 | 2" | 196 |
| ELG504/DD-ET | 28,2 | 9,0 | 21,6 | 7,6 | 166,1 | 33,3 | 28000 | 24 | 50 | 50 | 2" | 215 |
| ELG504/ED-ET | 31,3 | 10,0 | 23,5 | 8,3 | 195,8 | 39,2 | 26000 | 23 | 50 | 50 | 2" | 232 |
| ELG504/FD-ET | 37,4 | 12,0 | 27,4 | 9,6 | 249,2 | 49,9 | 24400 | 23 | 66 | 66 | 2" | 250 |
| ELG505/DD-ET | 35,3 | 11,3 | 27,0 | 9,5 | 207,6 | 41,4 | 35000 | 25 | 66 | 66 | 2" | 259 |
| ELG505/ED-ET | 39,2 | 12,5 | 29,4 | 10,3 | 244,7 | 48,7 | 32500 | 24 | 66 | 66 | 2" | 281 |
| ELG505/FD-ET | 46,7 | 15,0 | 34,3 | 12,0 | 311,5 | 62,0 | 30500 | 24 | 66 | 66 | 2" | 303 |
| Fan φ630 | ||||||||||||
| ELG631/DD-ET | 12,1 | 3,9 | 9,3 | 3,3 | 71,2 | 15,0 | 10300 | 29 | 42 | 42 | 1,5" | 119 |
| ELG631/ED-ET | 14,2 | 4,6 | 10,7 | 3,8 | 89,0 | 18,8 | 9800 | 28 | 42 | 42 | 1,5" | 126 |
| ELG631/FD-ET | 16,0 | 5,2 | 11,7 | 4,1 | 106,8 | 22,5 | 9100 | 28 | 42 | 42 | 1,5" | 134 |
| ELG632/DD-ET | 24,2 | 7,8 | 18,5 | 6,5 | 142,4 | 28,9 | 20600 | 32 | 50 | 50 | 1,5" | 194 |
| ELG632/ED-ET | 28,5 | 9,2 | 21,4 | 7,5 | 178,0 | 36,1 | 19600 | 31 | 50 | 50 | 1,5" | 209 |
| ELG632/FD-ET | 32,0 | 10,3 | 23,5 | 8,3 | 213,6 | 43,3 | 18200 | 31 | 66 | 66 | 1,5" | 224 |
| ELG633/DD-ET | 36,3 | 11,7 | 27,8 | 9,8 | 213,6 | 42,8 | 30900 | 35 | 66 | 66 | 2" | 270 |
| ELG633/ED-ET | 42,7 | 13,7 | 32,0 | 11,2 | 267,0 | 53,4 | 29400 | 34 | 66 | 66 | 2" | 292 |
| ELG633/FD-ET | 48,1 | 15,4 | 35,2 | 12,4 | 320,4 | 64,1 | 27300 | 34 | 66 | 66 | 2" | 315 |
| ELG634/DD-ET | 48,4 | 15,5 | 37,0 | 13,0 | 284,8 | 56,6 | 41200 | 37 | 66 | 66 | 2" | 346 |
| ELG634/ED-ET | 57,0 | 18,3 | 42,7 | 15,0 | 356,0 | 70,8 | 39200 | 36 | 76 | 76 | 2" | 375 |
| ELG634/FD-ET | 64,1 | 20,5 | 47,0 | 16,5 | 427,2 | 84,9 | 36400 | 36 | 76 | 76 | 2" | 405 |
In der Tabelle ist T1 der Einlass Temp. von der Ethylenglycollösung ist T2 der Ausgang Temp., und Tr ist der Temp. vom Kühlraum.
3,3 Flosse, die 9.0mm sperrt
| Modell |
Glykol 34% T1 =-10℃, T2 =-7℃ Tr=0℃, RH85% |
Glykol 50% T1 =-28℃, T2 =-25℃ Tr=-18℃, relative Feuchtigkeit95% |
Oberfläche |
Rohr Volumen |
Luftstrom | Airthrow | Schließen Sie Rohr an | Gewicht | ||||
| Capa. Kilowatt |
Fluss m3/h |
Capa. Kilowatt |
Fluss m3/h |
m2 | dm3 | m3 /h | m | Einlass | Ausgang | Abfluss | Kilogramm | |
| Fan φ400 | ||||||||||||
| ELG401/CJ-ET | 2,4 | 0,8 | 2,0 | 0,7 | 12,2 | 4,1 | 3900 | 14 | 28 | 28 | 1" | 47 |
| ELG401/DJ-ET | 3,1 | 1,0 | 2,5 | 0,9 | 16,2 | 5,4 | 3650 | 14 | 28 | 28 | 1" | 50 |
| ELG402/CJ-ET | 4,9 | 1,6 | 4,1 | 1,5 | 24,4 | 7,5 | 7800 | 15 | 35 | 35 | 1,5" | 68 |
| ELG402/DJ-ET | 6,2 | 2,0 | 5,2 | 1,9 | 32,5 | 10,0 | 7300 | 15 | 35 | 35 | 1,5" | 73 |
| ELG403/CJ-ET | 7,3 | 2,4 | 6,2 | 2,2 | 36,5 | 11,0 | 11700 | 16 | 35 | 35 | 1,5" | 89 |
| ELG403/DJ-ET | 9,2 | 3,0 | 7,8 | 2,8 | 48,7 | 14,6 | 10950 | 16 | 35 | 35 | 1,5" | 97 |
| ELG404/CJ-ET | 9,7 | 3,1 | 8,3 | 2,9 | 48,7 | 14,5 | 15600 | 17 | 35 | 35 | 1,5" | 111 |
| ELG404/DJ-ET | 12,4 | 4,0 | 10,4 | 3,7 | 65,0 | 19,3 | 14600 | 17 | 42 | 42 | 1,5" | 120 |
| Fan φ500 | ||||||||||||
| ELG501/DJ-ET | 5,4 | 1,8 | 4,5 | 1,6 | 28,4 | 9,0 | 7380 | 20 | 35 | 35 | 1,5" | 89 |
| ELG501/EJ-ET | 6,4 | 2,1 | 5,3 | 1,9 | 35,5 | 11,2 | 6800 | 19 | 35 | 35 | 1,5" | 93 |
| ELG501/FJ-ET | 7,2 | 2,3 | 6,0 | 2,1 | 42,6 | 13,5 | 6350 | 19 | 35 | 35 | 1,5" | 98 |
| ELG502/DJ-ET | 10,8 | 3,5 | 9,1 | 3,2 | 56,9 | 17,1 | 14760 | 22 | 42 | 42 | 1,5" | 124 |
| ELG502/EJ-ET | 12,8 | 4,1 | 10,7 | 3,8 | 71,1 | 21,3 | 13600 | 21 | 42 | 42 | 1,5" | 132 |
| ELG502/FJ-ET | 14,5 | 4,7 | 11,9 | 4,2 | 85,3 | 25,6 | 12700 | 21 | 50 | 50 | 1,5" | 141 |
| ELG503/DJ-ET | 16,2 | 5,2 | 13,6 | 4,8 | 85,3 | 25,2 | 22140 | 24 | 50 | 50 | 2" | 168 |
| ELG503/EJ-ET | 18,1 | 5,8 | 15,1 | 5,3 | 100,5 | 32,7 | 20400 | 23 | 50 | 50 | 2" | 180 |
| ELG503/FJ-ET | 21,7 | 7,0 | 17,9 | 6,3 | 127,9 | 37,8 | 19050 | 23 | 50 | 50 | 2" | 193 |
| ELG504/DJ-ET | 21,6 | 7,0 | 18,2 | 6,4 | 113,7 | 33,3 | 29520 | 25 | 50 | 50 | 2" | 212 |
| ELG504/EJ-ET | 24,1 | 7,8 | 20,1 | 7,0 | 134,0 | 39,2 | 27200 | 24 | 50 | 50 | 2" | 228 |
| ELG504/FJ-ET | 29,0 | 9,3 | 23,9 | 8,4 | 170,6 | 49,9 | 25400 | 24 | 66 | 66 | 2" | 245 |
| ELG505/DJ-ET | 27,0 | 8,7 | 22,7 | 8,0 | 142,1 | 41,4 | 36900 | 26 | 66 | 66 | 2" | 256 |
| ELG505/EJ-ET | 30,2 | 9,7 | 25,1 | 8,8 | 167,5 | 48,7 | 34000 | 25 | 66 | 66 | 2" | 276 |
| ELG505/FJ-ET | 36,2 | 11,6 | 29,8 | 10,5 | 213,2 | 62,0 | 31750 | 25 | 66 | 66 | 2" | 297 |
| Fan φ630 | ||||||||||||
| ELG631/DJ-ET | 9,3 | 3,0 | 7,8 | 2,8 | 48,7 | 15,0 | 10600 | 30 | 42 | 42 | 1,5" | 118 |
| ELG631/EJ-ET | 11,0 | 3,6 | 9,1 | 3,2 | 60,9 | 18,8 | 10000 | 29 | 42 | 42 | 1,5" | 125 |
| ELG631/FJ-ET | 12,4 | 4,0 | 10,2 | 3,6 | 73,1 | 22,5 | 9600 | 29 | 42 | 42 | 1,5" | 132 |
| ELG632/DJ-ET | 18,5 | 6,0 | 15,6 | 5,5 | 97,5 | 28,9 | 21200 | 33 | 50 | 50 | 1,5" | 192 |
| ELG632/EJ-ET | 21,9 | 7,0 | 18,3 | 6,5 | 121,8 | 36,1 | 20000 | 32 | 50 | 50 | 1,5" | 206 |
| ELG632/FJ-ET | 24,9 | 8,0 | 20,5 | 7,2 | 146,2 | 43,3 | 19200 | 32 | 66 | 66 | 1,5" | 220 |
| ELG633/DJ-ET | 27,8 | 9,0 | 23,4 | 8,2 | 146,2 | 42,8 | 31800 | 36 | 66 | 66 | 2" | 266 |
| ELG633/EJ-ET | 32,9 | 10,5 | 27,4 | 9,6 | 182,7 | 53,4 | 30000 | 35 | 66 | 66 | 2" | 282 |
| ELG633/FJ-ET | 37,3 | 12,0 | 30,7 | 10,8 | 219,3 | 64,1 | 28800 | 35 | 66 | 66 | 2" | 309 |
| ELG634/DJ-ET | 37,0 | 12,0 | 31,2 | 10,9 | 194,9 | 56,6 | 42400 | 38 | 66 | 66 | 2" | 340 |
| ELG634/EJ-ET | 43,8 | 14,0 | 36,5 | 12,8 | 243,6 | 70,8 | 40000 | 37 | 76 | 76 | 2" | 369 |
| ELG634/FJ-ET | 49,7 | 16,0 | 40,9 | 14,5 | 292,4 | 84,9 | 38400 | 37 | 76 | 76 | 2" | 397 |
In der Tabelle ist T1 der Einlass Temp. von der Ethylenglycollösung ist T2 der Ausgang Temp., und Tr ist der Temp. vom Kühlraum.
4. Elektrische Parameterleiste:
| Modell | Ventilatormotor | Elektrische Entfrostung | |||||
| Spannung (V) | Input (W) | Gegenwärtig (A) | Geschwindigkeit (r/min) | Spule (Kilowatt) | Behälter (Kilowatt) | Summe (Kilowatt) | |
| ELG401/C* | 380-3 | 205 | 0,51 | 1380 | 3×0.6 | 1×0.6 | 2,4 |
| ELG401/D* | 380-3 | 205 | 0,51 | 1380 | 4×0.6 | 1×0.6 | 3,0 |
| ELG402/C* | 380-3 | 410 | 1,02 | 1380 | 3×1.1 | 1×1.1 | 4,4 |
| ELG402/D* | 380-3 | 410 | 1,02 | 1380 | 4×1.1 | 1×1.1 | 5,5 |
| ELG403/C* | 380-3 | 615 | 1,53 | 1380 | 3×1.6 | 1×1.6 | 6,4 |
| ELG403/D* | 380-3 | 615 | 1,53 | 1380 | 4×1.6 | 1×1.6 | 8,0 |
| ELG404/C* | 380-3 | 820 | 2,04 | 1380 | 3×2.0 | 1×2.0 | 8,0 |
| ELG404/D* | 380-3 | 820 | 2,04 | 1380 | 4×2.0 | 1×2.0 | 10,0 |
| ELG501/D* | 380-3 | 500 | 0,95 | 1380 | 4×0.8 | 2×0.8 | 4,8 |
| ELG501/E* | 380-3 | 500 | 0,95 | 1380 | 6×0.8 | 2×0.8 | 6,4 |
| ELG501/F* | 380-3 | 500 | 0,95 | 1380 | 6×0.8 | 2×0.8 | 6,4 |
| ELG502/D* | 380-3 | 1000 | 1,9 | 1380 | 4×1.6 | 2×1.6 | 9,6 |
| ELG502/E* | 380-3 | 1000 | 1,9 | 1380 | 6×1.6 | 2×1.6 | 12,8 |
| ELG502/F* | 380-3 | 1000 | 1,9 | 1380 | 6×1.6 | 2×1.6 | 12,8 |
| ELG503/D* | 380-3 | 1500 | 2,85 | 1380 | 4×2.3 | 2×2.3 | 13,8 |
| ELG503/E* | 380-3 | 1500 | 2,85 | 1380 | 6×2.3 | 2×2.3 | 18,4 |
| ELG503/F* | 380-3 | 1500 | 2,85 | 1380 | 6×2.3 | 2×2.3 | 18,4 |
| ELG504/D* | 380-3 | 2000 | 3,8 | 1380 | 4×3.0 | 2×3.0 | 18,0 |
| ELG504/E* | 380-3 | 2000 | 3,8 | 1380 | 6×3.0 | 2×3.0 | 24,0 |
| ELG504/F* | 380-3 | 2000 | 3,8 | 1380 | 6×3.0 | 2×3.0 | 24,0 |
| ELG505/D* | 380-3 | 2500 | 4,75 | 1380 | 4×3.7 | 2×3.7 | 22,2 |
| ELG505/E* | 380-3 | 2500 | 4,75 | 1380 | 6×3.7 | 2×3.7 | 29,6 |
| ELG505/F* | 380-3 | 2500 | 4,75 | 1380 | 6×3.7 | 2×3.7 | 29,6 |
| ELG631/D* | 380-3 | 800 | 1,6 | 1320 | 6×1.1 | 2×1.1 | 8,8 |
| ELG631/E* | 380-3 | 800 | 1,6 | 1320 | 9×1.1 | 2×1.1 | 12,1 |
| ELG631/F* | 380-3 | 800 | 1,6 | 1320 | 9×1.1 | 2×1.1 | 12,1 |
| ELG632/D* | 380-3 | 1600 | 3,2 | 1320 | 6×2.0 | 2×2.0 | 16,0 |
| ELG632/E* | 380-3 | 1600 | 3,2 | 1320 | 9×2.0 | 2×2.0 | 22,0 |
| ELG632/F* | 380-3 | 1600 | 3,2 | 1320 | 9×2.0 | 2×2.0 | 22,0 |
| ELG633/D* | 380-3 | 2400 | 4,8 | 1320 | 6×3.0 | 2×3.0 | 24,0 |
| ELG633/E* | 380-3 | 2400 | 4,8 | 1320 | 9×3.0 | 2×3.0 | 33,0 |
| ELG633/F* | 380-3 | 2400 | 4,8 | 1320 | 9×3.0 | 2×3.0 | 33,0 |
| ELG634/D* | 380-3 | 3200 | 6,4 | 1320 | 6×4.0 | 2×4.0 | 32,0 |
| ELG634/E* | 380-3 | 3200 | 6,4 | 1320 | 9×4.0 | 2×4.0 | 44,0 |
| ELG634/F* | 380-3 | 3200 | 6,4 | 1320 | 9×4.0 | 2×4.0 | 44,0 |
5.How zum Vorwählen korrektes evaparator:
Im Allgemeinen wählen Sie Verdampfer capacity=cold Raumkälteleistung *1.15
1.When die kalte Raumtemperatur ist um 0℃, vorwählen 4.5mm als Flossenraum.
Verdampfer choose=1.0*Q0
2.When die kalte Raumtemperatur ist um -18℃, vorwählen 6mm als Flossenraum.
Evaparator choose=1.1*Q0
3.When die kalte Raumtemperatur ist um -25℃, vorwählen 9mm als Flossenraum.
Evaparator choose=1.27*Q0
Anmerkungen: Das Wasser entfrostet und Heißgas entfrosten Sie Art sind auch optional.
Kundengebundene Spezifikation lassen mir Mitteilung für Details.
6.Want, zum anderer verwandter Produkte zu kennen? - klicken Sie Bild für Einzelspezifikation an
7.How, zum von Qualität zuzusichern? Irgendein Verfahren?
Unsere QC-Abteilung vergewissert sich jedes Schrittes
8.Do Sie Fabrik?
Wir sind die Fabrik, die im Jahre 1995 hergestellt wird und durch 24years entwickelten uns, begrüßt durch alle unsere Kunden. Wegen Ihrer ganzer Unterstützung jetzt sind wir eine große Familie von mehr, als die 300 Menschen, bedeckt 50000 Quadratmeter und Ihre Unterstützung vom Fortsetzen unseres Traums des Essens der frischen und gesunden Nahrung sehr wichtig sind.
9.Do besuchen Sie Ausstellung?
Jedes Jahr nehmen wir an inländisches nationales teil und fremde Ausstellung, auch wir stützen unser Mittel, um Ausstellung zu besuchen, begrüßen, um uns zu verbinden.
10.Why wählen uns
Berufs: 23 Jahre fokussieren die Ausrüstungen mit einen Sacheabkühlungen
Materiell verwenden wir genügendes
Zertifikat: CER, ISO und cetiifcate des Produzierens des speziellen Druckbehälters
Hinweis 11.Projects?
12.FAQ
1, Q: Wo ist Ihre Fabrikadresse?
: Wir sind Fabrik und gefunden in den Kühlgeräten, Provinz produzierend niedrigen Shengzhou, Zhejiang.
2, Q: Was ist Ihr Paket?
: Unser Paket, zur Gewohnheit einzuwilligen erfordern, ursprüngliches Holz nicht zu umfassen.
3, Q: Was ist Ihr MOQ?
: Gewöhnliche Produkte können von 1 bestellen eingestellt.
4, Q: Können Sie Probe anbieten?
: Ja können wir sample.and-Kosten und -lieferung an Ihrer Gebühr anbieten.
5, Q: Ich kann Produkte auf Ihrer Liste nicht finden?
: Treten Sie mit mir bitte direkt in Verbindung.
6, Q: Wie kann ich Ihre Fabrik bestätigen?
: Wir haben Drittpartei überprüftes Dokument von Bureau Veritas-Bericht, können Sie in der Firmenseite herunterladen oder mir Mitteilung lassen, um zu erhalten.
Video
Senden Sie Ihre Anfrage direkt an uns
