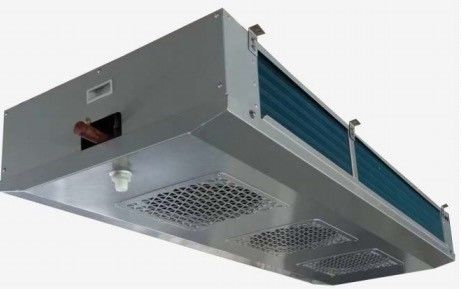

INDUSTRIELLE DUAL-DISCHARGE LUFTKÜHLER ED-REIHEN-
1. Produktbeschreibung:
Industrieller Luftkühler ED-Reihe nimmt die Struktur des Lufteinlaufs von der Unterseite und vom Lüftungsgitter von den zwei Seiten an. Er wird hauptsächlich für jene Kühlraum mit kleiner Höhengröße des Speicher- oder ProduktionsKühlraums verwendet, der nicht für den direkten Schlag passend ist-.
Diese Reihe Produkte haben die folgenden Eigenschaften:
●Gehäuse: hohe Qualität galvanisierte Stahl mit silberner Pulverbeschichtung (RAL7001), es hat starkes rostfestes Eigentum; Die äußere Wasserplatte Scharnierstruktur-, bequeme und schnelleoperation annehmen.
●Verdampferendplatte nimmt Aluminiumplatte, schützen effektiv kupfernes Rohr, verringern Gewicht an.
●Doppelter Wasserplattenentwurf: die äußere Wasserplatte nimmt eckige Struktur, glatte Entwässerung, nicht toter Winkel der Entwässerung an; Der innere Wasserbehälter nimmt die Gerinnestruktur der Aluminiumplatte an. Das Kondenswasser oder das entfrostete Wasser wird direkt in den Ausgang des äußeren Wasserbehälters durch den inneren Wasserbehälter entladen.
●Spule: Kupferrohr φ15, das Rohr, das Anordnung des Quadrats 50×50, Wärmeübertragungsbereich sperrt, ist groß, Wärmeübertragungstemperaturdifferenz ist klein, die Flosse, die Geschwindigkeit bereift, ist langsam.
●Gewölbte Aluminiumflossen mit hydrophilem Film, Flossenabstand von 4,0 und 6.0mm und 9.0mm, zum der verschiedenen Temperaturbedingungen des Kühlraums zu erfüllen.
●Fan: starker externer Rotorfan des Gebläses, Betriebstemperatur -30℃~60℃; Fanspezifikationen φ450, φ500, die Bildung von verschiedenen Spezifikationen der Produkt-Reihe, Benutzer haben mehr Wahlen.
●Entfrostung: die elektrische entfrostende Standardheizung, Edelstahlheizungsrohr werden auf die Spulenrohrflosse verteilt und innere Wasserplatte, hat einen guten Entfrostungseffekt. Sie können Heißgas auch wählen entfrosten entsprechend Kundenanforderungen.
●Nehmen wasserdichter Anschlusskasten des Grades IP65 und wasserdichtes Verbindungsstück, der Fan und das Heizungsrohr unabhängigen Drahtkasten, mit besserem wasserdichtem Effekt, hohe Zuverlässigkeit an.
●Der Ausgang des Luftkühlers wird mit schrader Alve ausgerüstet, die bequem ist, damit Benutzer Druck ermitteln.
●Strenge FabrikDruckprüfung, Berstdruck 23bar.
●Expansionsventil kann entsprechend Kundenanforderungen vorinstalliert sein.
●Es kann Kühlmittel für R404A, R507A, R448A, R449A, R134a, R22 etc. treffen.
2. Standardkonfiguration und Wahlen:
| Teile | Konfiguration | Teile | Konfiguration | ||
| Gehäuse | Al-MG-Legierungsblatt mit Pulverbeschichtung | × | Entfrostung | Luftentfrostung | ○ |
| Blatt mit Pulverbeschichtung | ○ | Elektrisches Heizungs- Rohr | ● | ||
| Galvanisiertes Blatt mit Pulverbeschichtung | ● | Heißgas | ○ | ||
| Edelstahlplatte | ○ | Expansionsventil | ○ | ||
| Fan | WEIGUANG-Motor | ● | Heißer Draht des Abflussrohrs | ○ | |
| EBM-Motor | ○ | Windrohr-Heizungsgurt | × | ||
| Der Windeimermotor | × | ||||
| Flosse | Aluminiumflossen | ○ | |||
| Hydrophile Aluminiumflossen | ● | ||||
●: Standard; ○: Wahlen; ×: Wählen Sie nicht.
3. Technisches Leistungsblatt:
3,1 Flosse, die 4.0mm sperrt
| Modell |
Capacity/R404A (Kilowatt) |
Oberfläche | Rohrvolumen | Luftstrom | Airthrow | Verbindungsrohr | Gewicht | |||
|
Tc=0℃ ΔΤ=8K |
Tc=10℃ ΔΤ=10K |
m2 | dm3 | m3 /h | m | Einlass | Ausgang | Abfluss | Kilogramm | |
| ED451/DL-ET | 6,3 | 9,3 | 35,0 | 4,8 | 4500 | 2×6 | φ12 | φ22 | 2×G1“ | 73 |
| ED452/DL-ET | 12,6 | 18,5 | 70,0 | 8,8 | 9000 | 2×8 | φ16 | φ22 | 2×G1“ | 114 |
| ED453/DL-ET | 18,9 | 27,8 | 105,0 | 12,9 | 13500 | 2×10 | φ16 | φ28 | 2×G1.5“ | 155 |
| ED454/DL-ET | 25,2 | 37,0 | 140,0 | 17,0 | 18000 | 2×12 | φ16 | φ35 | 2×G1.5“ | 196 |
| ED501/DL-ET | 8,9 | 13,0 | 52,5 | 6,8 | 6000 | 2×7 | φ12 | φ22 | 2×G1“ | 89 |
| ED502/DL-ET | 17,8 | 26,1 | 105,0 | 12,9 | 12000 | 2×9 | φ16 | φ28 | 2×G1.5“ | 145 |
| ED503/DL-ET | 26,8 | 39,4 | 157,5 | 19,0 | 18000 | 2×11 | φ22 | φ42 | 2×G1.5“ | 201 |
| ED504/DL-ET | 35,7 | 52,5 | 210,0 | 25,0 | 24000 | 2×13 | φ22 | φ42 | 2×G1.5“ | 257 |
3,2 Flosse, die 6.0mm sperrt
| Modell |
Capacity/R404A (Kilowatt) |
Oberfläche | Rohrvolumen | Luftstrom | Airthrow | Verbindungsrohr | Gewicht | |||
|
Tc=0℃ ΔΤ=8K |
Tc=-18℃ ΔΤ=7K |
m2 | dm3 | m3 /h | m | Einlass | Ausgang | Abfluss | Kilogramm | |
| ED451/DD-ET | 4,9 | 3,9 | 23,7 | 4,8 | 5000 | 2×6 | φ12 | φ22 | 2×G1“ | 71 |
| ED452/DD-ET | 9,7 | 7,7 | 47,5 | 8,8 | 10000 | 2×8 | φ16 | φ22 | 2×G1“ | 110 |
| ED453/DD-ET | 14,6 | 11,6 | 71,2 | 12,9 | 15000 | 2×10 | φ16 | φ28 | 2×G1.5“ | 149 |
| ED454/DD-ET | 19,5 | 15,6 | 94,9 | 17,0 | 20000 | 2×12 | φ16 | φ35 | 2×G1.5“ | 188 |
| ED501/DD-ET | 6,8 | 5,4 | 35,6 | 6,8 | 6300 | 2×7 | φ12 | φ22 | 2×G1“ | 86 |
| ED502/DD-ET | 13,5 | 10,8 | 71,2 | 12,9 | 12600 | 2×9 | φ16 | φ28 | 2×G1.5“ | 139 |
| ED503/DD-ET | 20,3 | 16,2 | 106,8 | 19,0 | 18900 | 2×11 | φ22 | φ42 | 2×G1.5“ | 192 |
| ED504/DD-ET | 27,0 | 21,6 | 142,4 | 25,0 | 25200 | 2×13 | φ22 | φ42 | 2×G1.5“ | 246 |
3,3 Flosse, die 9.0mm sperrt
| Modell |
Capacity/R404A (Kilowatt) |
Oberfläche | Rohrvolumen | Luftstrom | Airthrow | Verbindungsrohr | Gewicht | |||
|
Tc=0℃ ΔΤ=8K |
Tc=-18℃ ΔΤ=7K |
m2 | dm3 | m3 /h | m | Einlass | Ausgang | Abfluss | Kilogramm | |
| ED451/DJ-ET | 3,8 | 3,0 | 16,2 | 4,8 | 5400 | 2×7 | φ12 | φ22 | 2×G1“ | 71 |
| ED452/DJ-ET | 7,6 | 6,1 | 32,5 | 8,8 | 10800 | 2×9 | φ16 | φ22 | 2×G1“ | 109 |
| ED453/DJ-ET | 11,4 | 9,1 | 48,7 | 12,9 | 16200 | 2×11 | φ16 | φ28 | 2×G1.5“ | 148 |
| ED454/DJ-ET | 15,2 | 12,2 | 65,0 | 17,0 | 21600 | 2×13 | φ16 | φ35 | 2×G1.5“ | 186 |
| ED501/DJ-ET | 5,7 | 4,6 | 24,6 | 6,8 | 6900 | 2×8 | φ12 | φ22 | 2×G1“ | 85 |
| ED502/DJ-ET | 11,2 | 9,0 | 48,7 | 12,9 | 13800 | 2×10 | φ16 | φ28 | 2×G1.5“ | 138 |
| ED503/DJ-ET | 16,8 | 13,4 | 73,1 | 19,0 | 20700 | 2×12 | φ22 | φ42 | 2×G1.5“ | 190 |
| ED504/DJ-ET | 22,4 | 17,9 | 97,5 | 25,0 | 27600 | 2×14 | φ22 | φ42 | 2×G1.5“ | 243 |
1. In der Tabelle ist Tc kalte Raumtemperatur, ΔΤ ist Unterschied zwischen kaltem Raumtemperatur. und Verdampfung Temp.
2. Das airthrow ist Luft 0.5m/s ankam Abstand bei Raumtemperatur.
3. Für Kälteleistung anderer Arbeitsbedingungen, beziehen Sie bitte sich den auf Korrekturkoeffizienten.
4. Elektrische Parameterleiste:
| Modell | Ventilatormotor | Elektrische Entfrostung | |||||
| Spannung (V) | Energie (W) | Gegenwärtig (A) | Geschwindigkeit (r/min) | Spule (Kilowatt) | Behälter (Kilowatt) | Summe (Kilowatt) | |
| ED451* | 380-3 | 370 | 0,75 | 1380 | 4×0.6 | 2×0.6 | 3,6 |
| ED452* | 380-3 | 740 | 1,5 | 1380 | 4×1.1 | 2×1.1 | 6,6 |
| ED453* | 380-3 | 1110 | 2,25 | 1380 | 4×1.6 | 2×1.6 | 9,6 |
| ED454* | 380-3 | 1480 | 3,0 | 1380 | 4×2.0 | 2×2.0 | 12,0 |
| ED501* | 380-3 | 500 | 0,95 | 1380 | 4×0.8 | 2×0.8 | 4,8 |
| ED502* | 380-3 | 1000 | 1,9 | 1380 | 4×1.6 | 2×1.6 | 9,6 |
| ED503* | 380-3 | 1500 | 2,85 | 1380 | 4×2.3 | 2×2.3 | 13,8 |
| ED504* | 380-3 | 2000 | 3,8 | 1380 | 4×3.0 | 2×3.0 | 18,0 |
5.How zum Vorwählen korrektes evaparator:
Im Allgemeinen wählen Sie Verdampfer capacity=cold Raumkälteleistung *1.15
1.When die kalte Raumtemperatur ist um 0℃, vorwählen 4.5mm als Flossenraum.
Verdampfer choose=1.0*Q0
2.When die kalte Raumtemperatur ist um -18℃, vorwählen 6mm als Flossenraum.
Evaparator choose=1.1*Q0
3.When die kalte Raumtemperatur ist um -25℃, vorwählen 9mm als Flossenraum.
Evaparator choose=1.27*Q0
Anmerkungen: Das Wasser entfrostet und Heißgas entfrosten Sie Art sind auch optional.
Kundengebundene Spezifikation lassen mir Mitteilung für Details.
