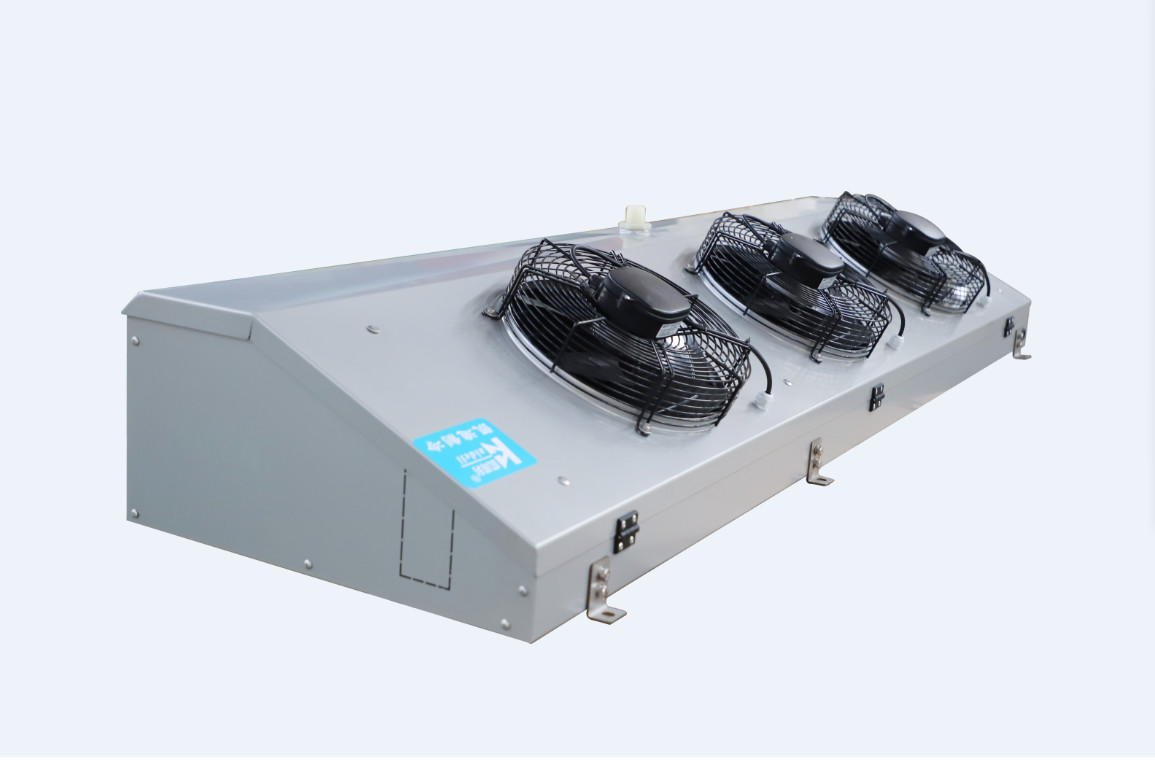

EA-Serie kommerzieller Winkelluftkühler 1,2 - 144 kW

EA Series Commercial Angle-Type Air Cooler 1.2 - 144kw
EA Series Commercial Angle-Type Air Cooler 1.2 - 144kw
EA Series Commercial Angle-Type Air Cooler 1.2 - 144kw EA Series Commercial Angle-Type Air Cooler 1.2 - 144kw EA Series Commercial Angle-Type Air Cooler 1.2 - 144kw EA Series Commercial Angle-Type Air Cooler 1.2 - 144kw
Grundlegende Informationen
Herkunftsort: CHINA
Markenname: Kaideli
Zertifizierung: CE,ISO9001-2008
Modellnummer: GUDL, GUDD, GUDJ
Min Bestellmenge: 1-teilig
Preis: $100.00 - $1,700.00/sets
Verpackung Informationen: Hölzerne Kastenverpackung
Lieferzeit: 10-15 Tage
Zahlungsbedingungen: TT, LC, Western Union
Versorgungsmaterial-Fähigkeit: 2000 Satz/Sätze pro Monat
Bestpreis Kontakt
Anwendbare Branchen: Hotels, Baumaterial-Geschäfte, Maschinerie-Reparaturwerkstätten, Nahrung u. Getränkefabrik-, -bauern Standort des Ausstellungsraums: Vietnam, Philippinen, Mexiko, Thailand, Kasachstan, Nigeria, Usbekistan, Tadschikistan
Video-Ausgangsinspektion: Bereitgestellt Maschinenprüfbericht: Bereitgestellt
Typ: Verdampfer Anwendung: Abkühlungs-Teile
Gewährleistung: 1 Jahr Kühlmittel: R-22/404
Material: Kupfer Kälteleistung: 1.2-144kw
Hohes temperatre: 4.5mm Mittlere Temperatur: 6.0mm
Niedrige Temperatur: 9mm Spannung: 220/380
Marke: Kaideli Test: 2.6Mpa
Fan: Axial Nach Garantie-Service: Onlineunterstützung
Standort des örtlichen Dienstes: Keine Art der Vermarktung: Neues Produkt 2023
Dienstleistungen nach dem Verkauf: Onlineunterstützung Hafen: Ningbo/Shanghai/Guangzhou
Bedingung: neu Farbe: Wahl (weiß, grün, schwarz)
Hervorheben:

Achsflügelluftkühler

,

1.2kw kommerzieller Luftkühler

,

Winkeltyp Kühlraumverdampfer

Produktname: Luftkühler 380V/3PH/50HZ neues Produkt der G-Reihe Verdampfer-Gefrierschrank-Raum-Ausrüstung



1. Produkteinführung:

  • Shell: Hochwertige Stahlplatte angewendet mit beständigem niedrigtemperaturpulver mit starker Korrosionsbeständigkeitsleistung. Aluminiumplatte oder Oberteile aus rostfreiem Stahl können auch besonders angefertigt werden. Alle Rohrböden werden von 2,0 starken Aluminiumlegierungsplatten hergestellt, um die Möglichkeit des internen Durchsickerns herabzusetzen verursacht, indem man Wärmeaustausch-Kupferrohrzugeschrieben thermischer Expansion und Kontraktion trägt.
  • Doppelschichtwasserbehälter: Die äußere Wasserbehälterplatte ist in eingehängter Schossentwurfsform, die Inspektion und Wartung erleichtert. Das Mit Rippen versehen des Steigungsentwurfs an der Unterseite des Wasserbehälters konnte Entwässerung beschleunigen und Zuckerglasur und Korrosion vermeiden. Der innere Wasserbehälter wird mit Aluminiumplatte bedeckt, um Luftüberbrückung zu verringern und Lüfterwirkungsgrad und Entfrostungseffekt zu verbessern.
  • Wärmeaustauschrohr: Leistungsfähiges Innengewinderohr von der erstklassigen Marke mit optimierter Schleife und positives Dreieck geschwankter Entwurf zwecks Wärmeaustausch-Leistungsfähigkeit verbessern.
  • Flosse: Klassische Europa-ähnliche sinusoid gewölbte Aluminiumflosse, die Luftstörung verbessern und die Wärmeaustauschkapazität an der Luftseite erheblich erhöhen könnte.
  • Fan: Kundengebundener starker Fan mit externem Rotor (Betriebstemperatur: -40℃~60℃). Isolierungsklasse des Motors: Grad F, der Stabilität und Zuverlässigkeit sicherstellen könnte;
  • Entfrostung: Elektrisches Heizungsrohr des Edelstahls mit einer geringen Energie und einer Dichte. Es wird angemessen innerhalb der Spule und auf dem inneren Wasserkasten vereinbart, um mehr einheitlichen Heizeffekt sicherzustellen, Entfrostungseffekt zu erhöhen und die Nutzungsdauer des elektrischen Heizungs- Rohres auszudehnen.
  • Elektrischer Anschlusskasten: Spezieller kundengebundener elektrischer Anschlusskasten, der Wasser, Feuer und Hochspannungs widerstehen und leicht verdrahtet werden könnte.
  • Fabrikprüfung: Luftkühler wird und hat geführt Holdingtest des Drucks 25bar vor Lieferung gesäubert und kontrolliert.
  • Blattabstand: Richtwerte: 4.5mm, 6.0mm und 9.0mm, zwecks verschiedene Temperatur- und Feuchtigkeitsbedingungen erfüllen.
  • Verschiedene Kühlmittel: Erfüllen Sie die Bedingungen von Kühlmitteln einschließlich R404A, R507A, R134a, R22, etc.



2. Technische Parameter-Liste
Technische Parameter des leistungsfähigen Luftkühlers elektrischen Entfrostungsdecke Abstandes: 4.5mm

Modell Kälteleistungskilowatt Rohrvolumen Fanparameter Entfrostung (elektrische Heizung)
SC1 SC2 dm3 风叶数量 X 直径
Durchmesser der Nr. X von Fans		 功率 W
Energie W		 风量 m3/h
Luftvolumen m3/h		 射程 m
Strecke m		 盘管 kW* 支
Spulenkilowatt * PC		 水盘 kW* 支
Wasserbehälterkilowatt * PC
GUDL501C 6,7 4,6 3,2 1X∅500 1X414 5000 12 0.28*6 0.28*2
GUDL501D 8,1 5,6 4,3 1X∅500 1X460 4900 12 0.30*6 0.30*2
GUDL501E 9,8 6,7 5,4 1X∅500 1X460 4500 12 0.30*8 0.30*2
GUDL601E 16,6 11,4 9,2 1X∅600 1X780 7500 15 0.40*8 0.4*2
GUDL502D 22,2 15,3 11,8 2X∅500 2X460 11500 13 0.72*6 0.72*2
GUDL602D 28,9 19,9 14,7 2X∅600 2X780 16500 16 0.72*10 0.72*2
GUDL602E 33,8 23,3 18,4 2X∅600 2X780 15200 16 0.72*10 0.72*2
GUDL602F 37,8 26,1 22,1 2X∅600 2X780 14500 16 0.72*10 0.72*2
GUDL632D 40,7 28,1 23,7 2X∅630 2X800 19000 19 0.95*10 0.95*2
GUDL632E 44,1 30,4 26,9 2X∅630 2X800 18000 19 0.87*12 0.87*4
GUDL603F 54,5 37,6 32,3 3X∅600 3X780 20500 17 1.03*12 1.03*4
GUDL633F 66,8 46,1 38,8 3X∅630 3X800 25500 20 1.03*14 1.03*4


Technische Parameter des leistungsfähigen Luftkühlers elektrischen Entfrostungsdecke Abstandes: 6.0mm

Modell   Kälteleistungskilowatt Rohrvolumen Fanparameter Entfrostung (elektrische Heizung)
SC1 SC2 SC3 dm3 Durchmesser der Nr. X von Fans Energie W Luftvolumen m3/h Strecke m Spulenkilowatt * PC Wasserbehälterkilowatt * PC
GUDD501C 5,6 4,0 3,2 3,2 1X∅500 1X414 5200 12 0.28*8 0.28*2
GUDD501D 7,1 5,1 4,0 4,3 1X∅500 1X460 5100 12 0.30*8 0.30*2
GUDD501E 8,2 5,9 4,6 5,4 1X∅500 1X460 4800 12 0.30*10 0.30*2
GUDD601E 14,4 10,3 8,1 9,2 1X∅600 1X780 8200 15 0.40*10 0.4*2
GUDD502D 18,3 13,1 10,3 11,8 2X∅500 2X460 12000 13 0.72*8 0.72*2
GUDD602D 24,1 17,2 13,6 14,7 2X∅600 2X780 17000 16 0.72*12 0.72*2
GUDD602E 29,1 20,8 16,4 18,4 2X∅600 2X780 16400 16 0.72*12 0.72*2
GUDD602F 32,1 22,9 18,1 22,1 2X∅600 2X780 15500 16 0.72*12 0.72*2
GUDD632D 33,7 24,1 19,0 23,7 2X∅630 2X800 20000 19 0.95*12 0.95*2
GUDD632E 37,2 26,6 21,0 26,9 2X∅630 2X800 19000 19 0.87*12 0.87*4
GUDD603F 46,8 33,4 26,4 32,3 3X∅600 3X780 22000 17 1.03*12 1.03*4
GUDD633F 56,7 40,5 32,0 38,8 3X∅630 3X800 26500 20 1.03*14 1.03*4



Technische Parameter des leistungsfähigen Luftkühlers elektrischen Entfrostungsdecke Abstandes: 9.0mm

Modell Kälteleistungskilowatt Rohrkapazität Fanparameter Entfrostung (elektrische Heizung)
SC3 SC4 SC5 dm3 Durchmesser der Nr. X von Fans Energie W Luftvolumen m3/h Strecke m Spulenkilowatt * PC Wasserbehälterkilowatt * PC
GUDJ501C 2,5 2,0 1,9 3,2 1X∅500 1X414 5300 12 0.28*8 0.28*2
GUDJ501D 3,3 2,6 2,5 4,3 1X∅500 1X460 5500 12 0.30*8 0.30*2
GUDJ501E 3,7 3,0 2,9 5,4 1X∅500 1X460 5100 12 0.30*10 0.30*2
GUDJ601E 6,5 5,2 5,0 9,2 1X∅600 1X780 8300 15 0.40*10 0.4*2
GUDJ502D 8,3 6,6 6,3 11,8 2X∅500 2X460 12500 13 0.72*8 0.72*2
GUDJ602D 10,8 8,5 7,8 14,7 2X∅600 2X780 17500 16 0.72*12 0.72*2
GUDJ602E 13,3 10,6 10,2 18,4 2X∅600 2X780 17000 16 0.72*12 0.72*2
GUDJ602F 14,5 11,6 11,1 22,1 2X∅600 2X780 16000 16 0.72*12 0.72*2
GUDJ632D 15,8 12,6 12,1 23,7 2X∅630 2X800 21000 19 0.95*12 0.95*2
GUDJ632E 17,7 14,1 13,5 26,9 2X∅630 2X800 20500 19 0.87*12 0.87*4
GUDJ603F 21,4 17,1 16,4 32,3 3X∅600 3X780 23000 17 1.03*12 1.03*4
GUDJ633F 25,4 20,3 19,5 38,8 3X∅630 3X800 27000 20 1.03*14 1.03*4


Gesamtausmasse und Installationsgröße des leistungsfähigen Luftkühlers elektrischen Entfrostungsdecke Abstandes: 4.5mm

Modell Schnittstellenbeschreibung (Millimeter) Gesamtausmasse B*T*H Installations-Maße Gewichte Entwurfsikone
Einlassrohr/Rückleitung Entwässerung (Zoll) L * W* H (Millimeter): 610* 1,250*1,040 L E1 E2 E3 F Kilogramm
GUDL501C ∅12/∅22 G3/4 952*400*674 340 640 / / 126 36
GUDL501D ∅12/∅22 G3/4 952*400*674 340 640 / / 126 38
GUDL501E ∅12/∅22 G1 952*490*674 430 640 / / 126 44
GUDL601E ∅16/∅28 G1 1172*490*831 430 860 / / 126 56
GUDL502D ∅16/∅35 G1 1992*400*680 340 840 840 / 126 80 B
GUDL602D ∅22/∅42 G1-1/2 1992*400*831 340 840 840 / 126 95 B
GUDL602E ∅22/∅42 G1-1/2 1992*490*831 430 840 840 / 126 115 B
GUDL602F ∅22/∅42 G1-1/2 1992*490*831 430 840 840 / 126 125 B
GUDL632D ∅22/∅42 G1-1/2 2552*400*984 340 1120 1120 / 126 144 B
GUDL632E ∅22/∅42 G1-1/2 2352*490*984 430 1020 1020 / 126 160 B
GUDL603F ∅25/∅50 G1-1/2 2751*490*831 430 813 813 813 126 166 C
GUDL633F ∅25/∅50 G2 2751*490*984 430 813 813 813 126 196 C



Gesamtausmasse und Installationsgröße des leistungsfähigen Luftkühlers elektrischen Entfrostungsdecke Abstandes: 6.0mm

Modell Schnittstellenbeschreibung (Millimeter) Gesamtausmasse B*T*H Installations-Maße Gewichte Entwurfsikone
Einlassrohr/Rückleitung Entwässerung (Zoll) L * W* H (Millimeter): 610* 1,250*1,040 L E1 E2 E3 F Kilogramm
GUDD501C ∅12/∅22 G3/4 952*400*674 340 640 / / 126 35
GUDD501D ∅12/∅22 G3/4 952*400*674 340 640 / / 126 37
GUDD501E ∅12/∅22 G1 952*490*674 430 640 / / 126 43
GUDD601E ∅16/∅28 G1 1172*490*831 430 860 / / 126 57
GUDD502D ∅16/∅35 G1 1992*400*680 340 840 840 / 126 78 B
GUDD602D ∅22/∅42 G1-1/2 1992*400*831 340 840 840 / 126 93 B
GUDD602E ∅22/∅42 G1-1/2 1992*490*831 430 840 840 / 126 112 B
GUDD602F ∅22/∅42 G1-1/2 1992*490*831 430 840 840 / 126 122 B
GUDD632D ∅22/∅42 G1-1/2 2552*400*984 340 1120 1120 / 126 140 B
GUDD632E ∅22/∅42 G1-1/2 2352*490*984 430 1020 1020 / 126 154 B
GUDD603F ∅25/∅50 G1-1/2 2751*490*831 430 813 813 813 126 162 C
GUDD633F ∅25/∅50 G2 2751*490*984 430 813 813 813 126 192 C


Gesamtausmasse und Installationsgröße des leistungsfähigen Luftkühlers elektrischen Entfrostungsdecke Abstandes: 9.0mm

Modell Schnittstellenbeschreibung (Millimeter) Gesamtausmasse B*T*H Installations-Maße Gewichte Entwurfsikone
Einlassrohr/Rückleitung Entwässerung (Zoll) L * W* H (Millimeter): 610* 1,250*1,040 L E1 E2 E3 F Kilogramm
GUDJ501C ∅12/∅22 G3/4 952*400*674 340 640 / / 126 34
GUDJ501D ∅12/∅22 G3/4 952*400*674 340 640 / / 126 36
GUDJ501E ∅12/∅22 G1 952*490*674 430 640 / / 126 42
GUDJ601E ∅16/∅28 G1 1172*490*831 430 860 / / 126 55
GUDJ502D ∅16/∅35 G1 1992*400*680 340 840 840 / 126 76 B
GUDJ602D ∅22/∅42 G1-1/2 1992*400*831 340 840 840 / 126 94 B
GUDJ602E ∅22/∅42 G1-1/2 1992*490*831 430 840 840 / 126 114 B
GUDJ602F ∅22/∅42 G1-1/2 1992*490*831 430 840 840 / 126 121 B
GUDJ632D ∅22/∅42 G1-1/2 2552*400*984 340 1120 1120 / 126 139 B
GUDJ632E ∅22/∅42 G1-1/2 2352*490*984 430 1020 1020 / 126 160 B
GUDJ603F ∅25/∅50 G1-1/2 2751*490*831 430 813 813 813 126 162 C
GUDJ633F ∅25/∅50 G2 2751*490*984 430 813 813 813 126 190 C



3. Produkt-Entwurfs-Ansicht

EA-Serie kommerzieller Winkelluftkühler 1,2 - 144 kW 0



EA-Serie kommerzieller Winkelluftkühler 1,2 - 144 kW 1

EA-Serie kommerzieller Winkelluftkühler 1,2 - 144 kW 2



Anmerkung 1: Entwurfs-Kriterien

Standardwärmeaustauschzustände EinlassLufttemperatur Verdampfungstemperatur Relative Luftfeuchtigkeit Feuchtigkeitsaufnahmekoeffizient Grad an überhitzen
SC1 10℃ 0℃ 85% 1,35 6.5K
SC2 0℃ -8℃ 85% 1,15 5.2K
SC3 -18℃ -25℃ 95% 1,05 4.6K
SC4 -25℃ -31℃ 95% 1,01 3.9K
SC5 -34℃ -40℃ 95% 1,01 3.9K



Anmerkung 2: Abkühlender Umwandlungskoeffizient

Kühlmittel Arbeitsbedingungen R22 R404A R507 R134a
Korrekturfaktor SC1 0,95 1 1 0,93
Korrekturfaktor SC2 0,95 1 1 0,91
Korrekturfaktor SC3 0,95 1 1 0,85









Größe und Tag:

Kühlraum des Kondensatores,

Kühlraumfroster,

Gefrierschrankraumausrüstung
