Herkunftsort:
China
Markenname:
Kaideli
Zertifizierung:
CE,ISO9001-2008
Modellnummer:
EC-Reihe

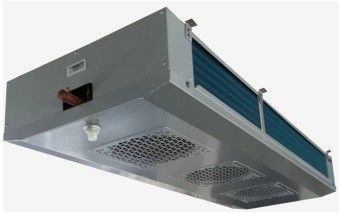

Produktname: WEIGUANG-Motor-Coolroom-Verdampfer-Kühlgeräte
HANDELS-DUAL-DISCHARGE LUFTKÜHLER EC-REIHEN-
1. Produktbeschreibung:
EC-Reihennehmen Handelsdoppel-entladungsluftkühler ultradünnen Strukturentwurf, mit Lufteinlauf an der Unterseite und am Lüftungsgitter an den zwei Seiten an. Das Produkt hat kleinen Installationsraum und wird hauptsächlich in bemannten Verarbeitungsräumen oder in Kühlraum mit kleiner Höhengröße verwendet.
Diese Reihe Produkte haben die folgenden Eigenschaften:
●Gehäuse: Al-MG-Legierungsblatt mit silberner Pulverbeschichtung (RAL7001), hat es starkes rostfestes Eigentum und Leichtgewichtler.
●Verdampferendplatte nimmt Aluminiumplatte, schützen effektiv kupfernes Rohr, verringern Gewicht an.
●Doppelter Wasserplattenentwurf: die äußere Wasserplatte mit Scharnierstrukturentwurf, bequeme Bedienung; Der innere Wasserbehälter nimmt die Gerinnestruktur der Aluminiumplatte an. Das Kondenswasser oder das entfrostete Wasser wird direkt in den Ausgang des äußeren Wasserbehälters durch den inneren Wasserbehälter entladen.
●Spule: das Kupferrohr φ12, 38.1×33 sperrend, Dreieckanordnung, Wärmeübertragungs-Leistungsfähigkeit ist hoch.
●Gewölbte Aluminiumflossen mit hydrophilem Film, Flossenabstand von 4,0 und von 6.0mm, zum der verschiedenen Temperaturbedingungen des Kühlraums zu erfüllen.
●Fans: externer Rotorfan, Fanspezifikation φ350, Betriebstemperatur -30~60℃, die Anzahl von Fans 1 bis 4. Mit hoher Geschwindigkeit und langsamem Entwurf kann verschiedene Geräuschbedingungen erfüllen.
●Entfrostung: die elektrische entfrostende Standardheizung, Edelstahlheizungsrohr werden auf die Spulenrohrflosse verteilt und innere Wasserplatte, hat einen guten Entfrostungseffekt.
●Nehmen wasserdichter Anschlusskasten des Grades IP65 und wasserdichtes Verbindungsstück, der Fan und das Heizungsrohr unabhängigen Drahtkasten, mit besserem wasserdichtem Effekt, hohe Zuverlässigkeit an.
●Der Ausgang des Luftkühlers wird mit schrader Alve ausgerüstet, die bequem ist, damit Benutzer Druck ermitteln.
●Strenge FabrikDruckprüfung, Berstdruck 23bar.
●Expansionsventil kann entsprechend Kundenanforderungen vorinstalliert sein.
●Es kann Kühlmittel für R404A, R507A, R448A, R449A, R134a, R22 etc. treffen.
2. Standardkonfiguration und Wahlen:
| Teile | Konfiguration | Teile | Konfiguration | ||
| Gehäuse | Al-MG-Legierungsblatt mit Pulverbeschichtung | ● | Entfrostung | Luftentfrostung | ○ |
| Blatt mit Pulverbeschichtung | ○ | Elektrisches Heizungs- Rohr | ● | ||
| Galvanisiertes Blatt mit Pulverbeschichtung | ○ | Heißgas | ○ | ||
| Edelstahlplatte | ○ | Expansionsventil | ○ | ||
| Fan | WEIGUANG-Motor | ● | Heißer Draht des Abflussrohrs | ○ | |
| EBM-Motor | ○ | Windrohr-Heizungsgurt | × | ||
| Der Windeimermotor | × | ||||
| Flosse | Aluminiumflossen | ○ | |||
| Hydrophile Aluminiumflossen | ● | ||||
●: Standard; ○: Wahlen; ×: Wählen Sie nicht
3. Technisches Leistungsblatt:
3,1 Standardgeschwindigkeitsfans (1420rpm):
3.1.1 Flosse, die 4.0mm sperrt
| Modell |
Capacity/R404A (Kilowatt) |
Oberfläche | Rohrvolumen | Luftstrom | Airthrow | Verbindungsrohr | Gewicht | |||
|
Tc=0℃ ΔΤ=8K |
Tc=10℃ ΔΤ=10K |
m2 | dm3 | m3 /h | m | Einlass | Ausgang | Abfluss | Kilogramm | |
| EC351/CLN-ET | 3,2 | 4,7 | 13,1 | 2,5 | 2200 | 6 | φ12 | φ22 | G1“ | 31 |
| EC351/DLN-ET | 4,0 | 5,8 | 17,5 | 3,4 | 2000 | 6 | φ12 | φ22 | G1“ | 33 |
| EC352/CLN-ET | 6,5 | 9,5 | 26,3 | 4,7 | 4400 | 8 | φ12 | φ22 | G1“ | 51 |
| EC352/DLN-ET | 8,0 | 11,7 | 35,0 | 6,3 | 4000 | 8 | φ12 | φ22 | G1“ | 55 |
| EC353/CLN-ET | 9,8 | 14,4 | 39,4 | 6,9 | 6600 | 9 | φ16 | φ28 | G1“ | 73 |
| EC353/DLN-ET | 12,0 | 17,6 | 52,5 | 9,2 | 6000 | 9 | φ16 | φ28 | G1“ | 79 |
| EC354/CLN-ET | 13,1 | 19,2 | 52,5 | 9,1 | 8800 | 10 | φ16 | φ28 | G1“ | 93 |
| EC354/DLN-ET | 16,1 | 23,6 | 70,0 | 12,2 | 8000 | 10 | φ16 | φ35 | G1“ | 100 |
1.In die Tabelle, Tc ist kalte Raumtemperatur, ΔΤ ist Unterschied zwischen kaltem Raumtemperatur. und Verdampfung Temp.
2. Das airthrow ist Luft 0.5m/s ankam Abstand bei Raumtemperatur.
3. Für Kälteleistung anderer Arbeitsbedingungen, beziehen Sie bitte sich den auf Korrekturkoeffizienten.
3.1.2 Flosse, die 6.0mm sperrt
| Modell |
Capacity/R404A (Kilowatt) |
Oberfläche | Rohrvolumen | Luftstrom | Airthrow | Verbindungsrohr | Gewicht | |||
|
Tc=0℃ ΔΤ=8K |
Tc=-18℃ ΔΤ=7K |
m2 | dm3 | m3 /h | m | Einlass | Ausgang | Abfluss | Kilogramm | |
| EC351/CDN-ET | 2,5 | 2,0 | 9,0 | 2,5 | 2350 | 6 | φ12 | φ22 | G1“ | 30 |
| EC351/DDN-ET | 3,1 | 2,4 | 12,0 | 3,4 | 2200 | 6 | φ12 | φ22 | G1“ | 32 |
| EC352/CDN-ET | 5,1 | 4,1 | 18,1 | 4,7 | 4700 | 8 | φ12 | φ22 | G1“ | 50 |
| EC352/DDN-ET | 6,3 | 5,0 | 24,1 | 6,3 | 4400 | 8 | φ12 | φ22 | G1“ | 53 |
| EC353/CDN-ET | 7,6 | 6,0 | 27,1 | 6,9 | 7050 | 9 | φ16 | φ28 | G1“ | 71 |
| EC353/DDN-ET | 9,4 | 7,5 | 36,1 | 9,2 | 6600 | 9 | φ16 | φ28 | G1“ | 76 |
| EC354/CDN-ET | 10,1 | 8,0 | 36,1 | 9,1 | 9400 | 10 | φ16 | φ28 | G1“ | 91 |
| EC354/DDN-ET | 12,5 | 10,0 | 48,2 | 12,2 | 8800 | 10 | φ16 | φ35 | G1“ | 97 |
1.In die Tabelle, Tc ist kalte Raumtemperatur, ΔΤ ist Unterschied zwischen kaltem Raumtemperatur. und Verdampfung Temp.
2. Das airthrow ist Luft 0.5m/s ankam Abstand bei Raumtemperatur.
3. Für Kälteleistung anderer Arbeitsbedingungen, beziehen Sie bitte sich den auf Korrekturkoeffizienten.
3,2 langsame Fans (920rpm):
3.2.1 Flosse, die 4.0mm sperrt
| Modell |
Capacity/R404A (Kilowatt) |
Oberfläche | Rohrvolumen | Luftstrom | Airthrow | Verbindungsrohr | Gewicht | |||
|
Tc=0℃ ΔΤ=8K |
Tc=10℃ ΔΤ=10K |
m2 | dm3 | m3 /h | m | Einlass | Ausgang | Abfluss | Kilogramm | |
| EC351/CLS-ET | 2,4 | 3,2 | 13,1 | 2,5 | 1150 | 5 | φ12 | φ22 | G1“ | 31 |
| EC351/DLS-ET | 2,8 | 3,8 | 17,5 | 3,4 | 1300 | 5 | φ12 | φ22 | G1“ | 33 |
| EC352/CLS-ET | 4,7 | 6,6 | 26,3 | 4,7 | 2300 | 7 | φ12 | φ22 | G1“ | 51 |
| EC352/DLS-ET | 5,6 | 7,7 | 35,0 | 6,3 | 2600 | 7 | φ12 | φ22 | G1“ | 55 |
| EC353/CLS-ET | 7,1 | 9,8 | 39,4 | 6,9 | 3450 | 8 | φ16 | φ28 | G1“ | 73 |
| EC353/DLS-ET | 8,4 | 11,6 | 52,5 | 9,2 | 3900 | 8 | φ16 | φ28 | G1“ | 79 |
| EC354/CLS-ET | 9,5 | 13,0 | 52,5 | 9,1 | 4600 | 9 | φ16 | φ28 | G1“ | 93 |
| EC354/DLS-ET | 11,2 | 15,4 | 70,0 | 12,2 | 5200 | 9 | φ16 | φ35 | G1“ | 100 |
1.In die Tabelle, Tc ist kalte Raumtemperatur, ΔΤ ist Unterschied zwischen kaltem Raumtemperatur. und Verdampfung Temp.
2. Das airthrow ist Luft 0.5m/s ankam Abstand bei Raumtemperatur.
3. Für Kälteleistung anderer Arbeitsbedingungen, beziehen Sie bitte sich den auf Korrekturkoeffizienten.
3.2.2 Flosse, die 6.0mm sperrt
| Modell |
Capacity/R404A (Kilowatt) |
Oberfläche | Rohrvolumen | Luftstrom | Airthrow | Verbindungsrohr | Gewicht | |||
|
Tc=0℃ ΔΤ=8K |
Tc=-18℃ ΔΤ=7K |
m2 | dm3 | m3 /h | m | Einlass | Ausgang | Abfluss | Kilogramm | |
| EC351/CDS-ET | 2,0 | 1,6 | 9,0 | 2,5 | 1300 | 5 | φ12 | φ22 | G1“ | 30 |
| EC351/DDS-ET | 2,4 | 1,9 | 12,0 | 3,4 | 1450 | 5 | φ12 | φ22 | G1“ | 32 |
| EC352/CDS-ET | 4,2 | 3,3 | 18,1 | 4,7 | 2600 | 7 | φ12 | φ22 | G1“ | 50 |
| EC352/DDS-ET | 5,1 | 4,0 | 24,1 | 6,3 | 2900 | 7 | φ12 | φ22 | G1“ | 53 |
| EC353/CDS-ET | 6,2 | 5,0 | 27,1 | 6,9 | 3900 | 8 | φ16 | φ28 | G1“ | 71 |
| EC353/DDS-ET | 7,6 | 6,0 | 36,1 | 9,2 | 4350 | 8 | φ16 | φ28 | G1“ | 76 |
| EC354/CDS-ET | 8,3 | 6,6 | 36,1 | 9,1 | 5200 | 9 | φ16 | φ28 | G1“ | 91 |
| EC354/DDS-ET | 10,1 | 8,0 | 48,2 | 12,2 | 5800 | 9 | φ16 | φ35 | G1“ | 97 |
1.In die Tabelle, Tc ist kalte Raumtemperatur, ΔΤ ist Unterschied zwischen kaltem Raumtemperatur. und Verdampfung Temp.
2. Das airthrow ist Luft 0.5m/s ankam Abstand bei Raumtemperatur.
3. Für Kälteleistung anderer Arbeitsbedingungen, beziehen Sie bitte sich den auf Korrekturkoeffizienten.
4. Elektrische Parameterleiste:
| Modell | Ventilatormotor | Elektrische Entfrostung | |||||
|
Spannung (V) |
Energie (W) |
Gegenwärtig (a) |
Geschwindigkeit (r/min) |
Spule (Kilowatt) |
Behälter (Kilowatt) |
Summe (Kilowatt) |
|
| EC351/** NET | 380-3 | 165 | 0,43 | 1420 | 2×0.6 | 2×0.6 | 2,4 |
| EC352/** NET | 380-3 | 330 | 0,86 | 1420 | 2×1.1 | 2×1.1 | 4,4 |
| EC353/** NET | 380-3 | 495 | 1,29 | 1420 | 2×1.6 | 2×1.6 | 6,4 |
| EC354/** NET | 380-3 | 660 | 1,72 | 1420 | 2×2.0 | 2×2.0 | 8,0 |
| EC351/** SATZ | 380-3 | 80 | 0,32 | 920 | 2×0.6 | 2×0.6 | 2,4 |
| EC352/** SATZ | 380-3 | 160 | 0,64 | 920 | 2×1.1 | 2×1.1 | 4,4 |
| EC353/** SATZ | 380-3 | 240 | 0,96 | 920 | 2×1.6 | 2×1.6 | 6,4 |
| EC354/** SATZ | 380-3 | 320 | 1,28 | 920 | 2×2.0 | 2×2.0 | 8,0 |
5.How zum Vorwählen korrektes evaparator:
Im Allgemeinen wählen Sie Verdampfer capacity=cold Raumkälteleistung *1.15
1.When die kalte Raumtemperatur ist um 0℃, vorwählen 4.5mm als Flossenraum.
Verdampfer choose=1.0*Q0
2.When die kalte Raumtemperatur ist um -18℃, vorwählen 6mm als Flossenraum.
Evaparator choose=1.1*Q0
3.When die kalte Raumtemperatur ist um -25℃, vorwählen 9mm als Flossenraum.
Evaparator choose=1.27*Q0
Anmerkungen: Das Wasser entfrostet und Heißgas entfrosten Sie Art sind auch optional.
Kundengebundene Spezifikation lassen mir Mitteilung für Details.
6.Want, zum anderer verwandter Produkte zu kennen? - klicken Sie Bild für Einzelspezifikation an
7.How, zum von Qualität zuzusichern? Irgendein Verfahren?
Unsere QC-Abteilung vergewissert sich jedes Schrittes
8.Do Sie Fabrik?
Wir sind die Fabrik, die im Jahre 1995 hergestellt wird und durch 24years entwickelten uns, begrüßt durch alle unsere Kunden. Wegen Ihrer ganzer Unterstützung jetzt sind wir eine große Familie von mehr, als die 300 Menschen, bedeckt 50000 Quadratmeter und Ihre Unterstützung vom Fortsetzen unseres Traums des Essens der frischen und gesunden Nahrung sehr wichtig sind.
9.Do besuchen Sie Ausstellung?
Jedes Jahr nehmen wir an inländisches nationales teil und fremde Ausstellung, auch wir stützen unser Mittel, um Ausstellung zu besuchen, begrüßen, um uns zu verbinden.
10.Why wählen uns
Berufs: 23 Jahre fokussieren die Ausrüstungen mit einen Sacheabkühlungen
Materiell verwenden wir genügendes
Zertifikat: CER, ISO und cetiifcate des Produzierens des speziellen Druckbehälters
Hinweis 11.Projects?
12.FAQ
1, Q: Wo ist Ihre Fabrikadresse?
: Wir sind Fabrik und gefunden in den Kühlgeräten, Provinz produzierend niedrigen Shengzhou, Zhejiang.
2, Q: Was ist Ihr Paket?
: Unser Paket, zur Gewohnheit einzuwilligen erfordern, ursprüngliches Holz nicht zu umfassen.
3, Q: Was ist Ihr MOQ?
: Gewöhnliche Produkte können von 1 bestellen eingestellt.
4, Q: Können Sie Probe anbieten?
: Ja können wir sample.and-Kosten und -lieferung an Ihrer Gebühr anbieten.
5, Q: Ich kann Produkte auf Ihrer Liste nicht finden?
: Treten Sie mit mir bitte direkt in Verbindung.
6, Q: Wie kann ich Ihre Fabrik bestätigen?
: Wir haben Drittpartei überprüftes Dokument von Bureau Veritas-Bericht, können Sie in der Firmenseite herunterladen oder mir Mitteilung lassen, um zu erhalten.
