| Place of Origin: | China |
|---|---|
| Markenname: | Kaideli |
| Zertifizierung: | CE,ISO9001-2008 |
| Model Number: | DL/DD/DJ |
| Minimum Order Quantity: | 1 Piece |
| Preis: | $100.00 - $1,700.00/sets |
| Packaging Details: | Wood box packing |
| Delivery Time: | 10-15 days |
| Payment Terms: | TT,LC,Western Union |
| Supply Ability: | 2000 Set/Sets per Month |
| Applicable Industries: | Hotels, Building Material Shops, Machinery Repair Shops, Food & Beverage Factory, Farms, Home Use, Retail, Food Shop, Construction works , Food & Beverage Shops | Video outgoing-inspection: | Provided |
|---|---|---|---|
| Machinery Test Report: | Provided | Type: | Evaporator |
| Warranty: | 1 Year | Refrigerant: | R22/R404a/R507a |
| Material: | copper and Aluminum,Sus optional | Cooling capacity: | 1.2-144kw |
| High temperatre: | 4.5mm | Medium temperature: | 6.0mm |
| Low temperature: | 9mm | Voltage: | 220/380 |
| Marke: | Kaideli | Test: | 2.6Mpa |
| Fan: | Axial | After Warranty Service: | Online support |
| Local Service Location: | None | Marketing Type: | New Product 2023 |
| After-sales Service Provided: | Online support | Port: | Ningbo/Shanghai/Guangzhou |
| Conditon: | New | Products: | Customized Cold Room Evaporator Freezer Room Unit Cooler 440V/3PH/60HZ |

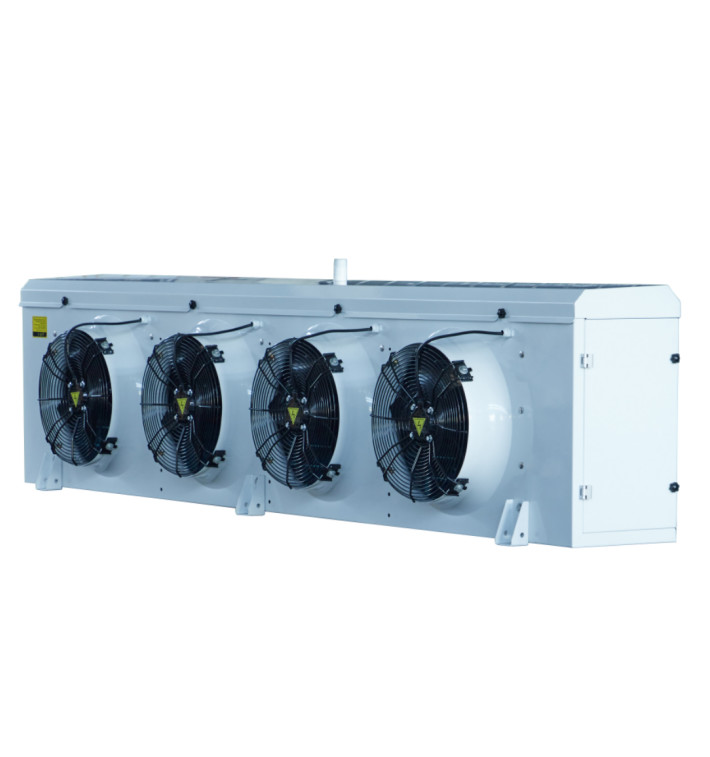

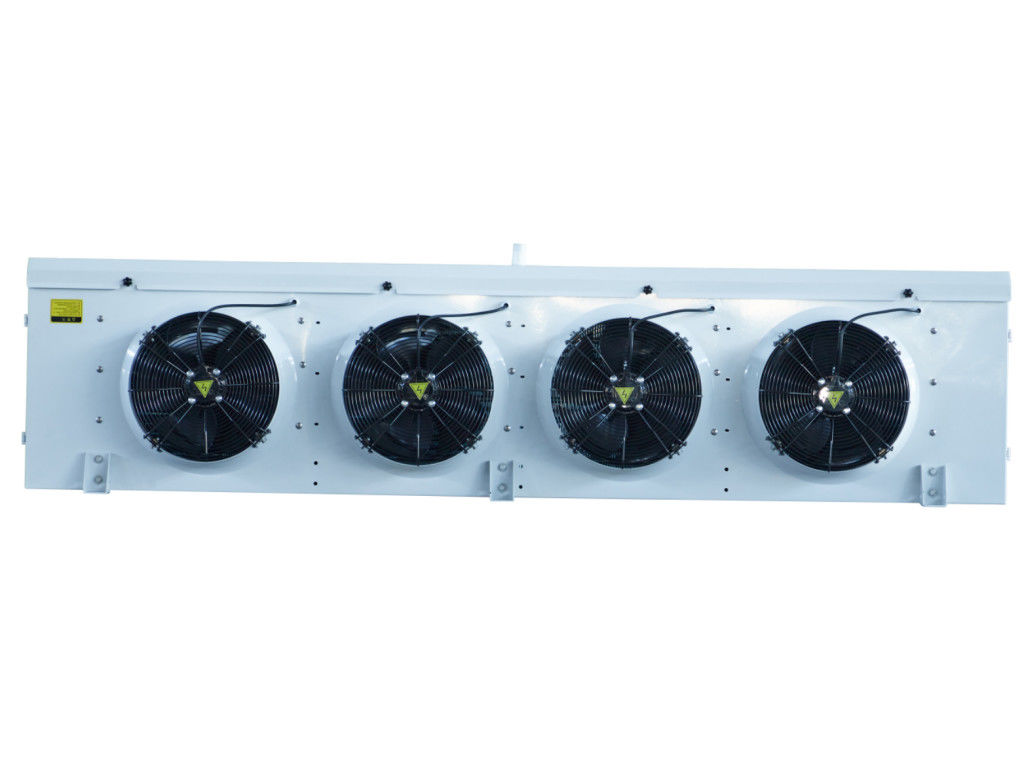

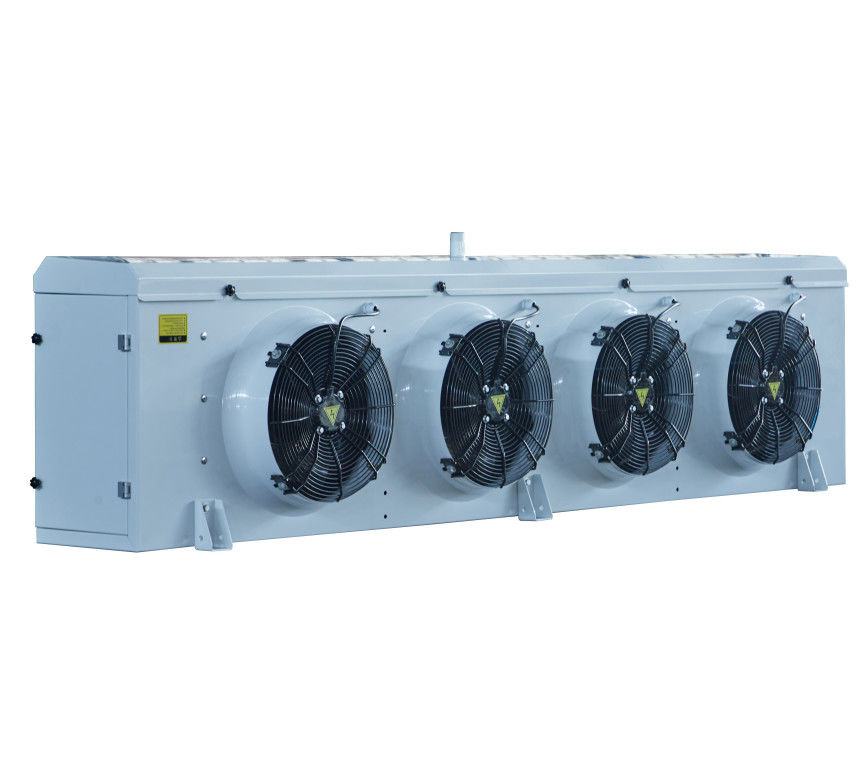

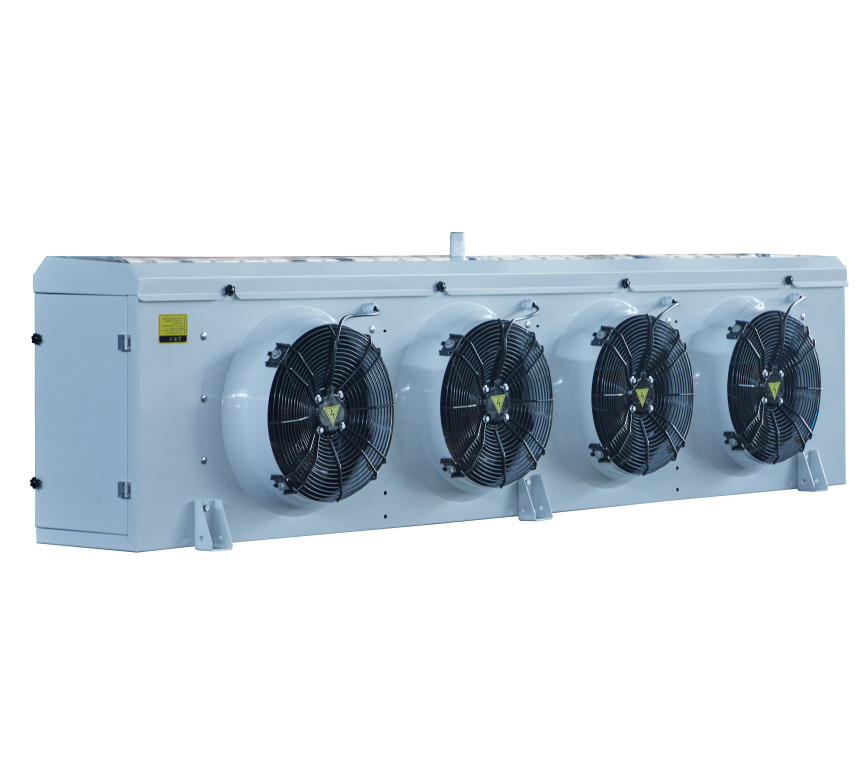

Produktname:Customized Cold Room Verdampfer für Fleischgeschäfteeinheit Kühler 440 V/3PH/60 Hz
ELG Series Industrial Celling Glycol Unit Kühler
1. Produktbeschreibung:
Der von unserem Unternehmen entwickelte Industrie -Ethylenglykolkühler der ELG -Serie nimmt φ15 Kupferrohre, Kühllagerkühlungsgeräte mit Glykol -wässriger Lösung als Kältemittel an.
Die ELG -Serie von Luftkühler kann bei der Kühllagerung bei 10 ℃, 0 ℃ bzw. -18 ℃ verwendet werden.
Diese Produktreihe hat die folgenden Eigenschaften:
● Gehäuse: Hochwertige verzinkte Stahlplatte mit Silberpulverbeschichtung (RAL7001) mit starker Korrosionsbeständigkeit; Die beiden Seitenplatten und die äußere Wasserplatte übernehmen die angelenkte Struktur, die bequem und schnell zu bedienen ist.
● Die Endplatte der Verdampfer nimmt Aluminiumplatte an, das Gewicht kann reduziert und Kupfer geschützt werden.
● Doppelwasserplattendesign: Die äußere Wasserplatte verwendet eine Winkelstruktur, glatte Entwässerung, keinen Abfluss toten Winkel; Die innere Wasserschale nimmt die Flume -Struktur der Aluminiumplatte an. Das kondensierte Wasser oder das aufgetaute Wasser wird direkt in die Außenwasserschale durch die innere Wasserschale entlassen.
● Das Langluftkanal -Design mit integriertem Stretch -Lichtbogen hat einen guten Luftstromeffekt.
● Für einen Lüfter mit einem Durchmesser von 500 und 630 gibt es Füße für die einfache Installation.
● Spule: Kupferrohr φ15, Rohrabstand 50 × 50 Quadratanordnung, Wärmeübertragungsfläche ist groß, die Temperaturdifferenz der Wärmeübertragung ist gering, die Flossgeschwindigkeit ist langsam.
● Wellblende Aluminiumflossen mit hydrophilem Film, Flossenabstand von 4,0, 6,0 und 9,0 mm, um die unterschiedlichen Temperaturanforderungen der Kühlspeicherung zu erfüllen.
● Lüfter: Hochleistungslüfter externer Rotor, Betriebstemperatur -30 ℃ ~ 60 ℃; Lüfterspezifikationen φ400, φ500, φ630, Die Bildung verschiedener Spezifikationen der Produktreihe haben die Benutzer mehr Auswahlmöglichkeiten.
● Defrostieren: Standard -Elektroheizungsabtauung, Edelstahlheizrohr werden auf der Spulenrohrflosse und der inneren Wasserplatte verteilt, hat einen guten Abtau -Effekt. Das Abtrutieren von Wasser kann auch gemäß den Kundenanforderungen ausgewählt werden.
● IP65 Grade Grade Water of Junction Box und wasserdichte Anschluss, der Lüfter und Heizrohr verwenden unabhängige Drahtkasten mit besserer wasserdichtem Effekt und hoher Zuverlässigkeit.
● Strenge Fabrikdrucktest, Testdruck 23Bar.
2. Standardkonfiguration und -optionen:
| Teile | Konfiguration | Teile | Konfiguration | ||
| Gehäuse | Al-Mg-Leichtmetallblech mit Pulverbeschichtung | × | Flosse | Aluminiumflossen | ○ |
| Blech mit Pulverbeschichtung | ○ | Hydrophile Aluminiumflossen | ● | ||
| Verzinktes Blech mit Pulverbeschichtung | ● | Auftauen | Lufttaugung | ○ | |
| Edelstahlplatte* | ○ | Elektrisches Heizrohr | ● | ||
| Lüfter | Weiguang Motor | ● | Wasser | ○ | |
| EBM -Motor* | ○ | Abflussrohr heißer Draht | ○ | ||
| Der Windeimermotor | ○ | Windkanalheizgürtel | ○ | ||
●: Standard ； ○: Optional ； ×: Wählen Sie nicht.
*: Verwenden Sie Kurzseite Deflexluftkanal.
3. Technisches Datenblatt:
3.1 Flossenabstand 4,0 mm
| Modell |
Glykol 25% T1= -3℃, T2= 2℃ Tr = 10℃, RH85% |
Glykol 34% T1= -10℃, T2= -7℃ Tr = 0℃, RH85% |
Oberfläche |
Rohr Volumen |
Luftstrom | Airtrow | Rohr anschließen | Wacht | ||||
| Capa. KW |
Fließen M3/h |
Capa. KW |
Fließen M3/h |
M2 | dm3 | M3/H | M | Einlass | Steckdose | Abfluss | kg | |
| φ400Lüfter | ||||||||||||
| ELG401/CL-ET | 5.5 | 1.0 | 3.3 | 1.1 | 26.2 | 4.1 | 3700 | 12 | 28 | 28 | 1 " | 49 |
| ELG401/DL-ET | 7.0 | 1.3 | 4.0 | 1.3 | 35.0 | 5.4 | 3200 | 12 | 28 | 28 | 1 " | 52 |
| ELG402/CL-ET | 11.0 | 2.0 | 6.6 | 2.1 | 52,5 | 7.5 | 7400 | 13 | 35 | 35 | 1,5 " | 72 |
| ELG402/DL-ET | 14.0 | 2.6 | 8.1 | 2.6 | 70.0 | 10.0 | 6400 | 13 | 35 | 35 | 1,5 " | 78 |
| ELG403/CL-ET | 16.5 | 3.0 | 9.8 | 3.1 | 78,7 | 11.0 | 11100 | 14 | 35 | 35 | 1,5 " | 95 |
| ELG403/DL-ET | 21.0 | 3.9 | 12.1 | 3.9 | 105.0 | 14.6 | 9600 | 14 | 35 | 35 | 1,5 " | 104 |
| ELG404/CL-ET | 22.1 | 4.1 | 13.1 | 4.2 | 105.0 | 14.5 | 14800 | 15 | 35 | 35 | 1,5 " | 118 |
| ELG404/DL-ET | 28.0 | 5.2 | 16.1 | 5.2 | 140.0 | 19.3 | 12800 | 15 | 42 | 42 | 1,5 " | 130 |
| φ500Lüfter | ||||||||||||
| ELG501/DL-ET | 12.8 | 2.4 | 7.3 | 2.3 | 61.2 | 9.0 | 6800 | 18 | 35 | 35 | 1,5 " | 93 |
| ELG501/EL-ET | 15.3 | 2.8 | 8.4 | 2.7 | 76,5 | 11.2 | 6350 | 17 | 35 | 35 | 1,5 " | 99 |
| ELG501/FL-ET | 17.5 | 3.2 | 9.2 | 3.0 | 91.9 | 13.5 | 5500 | 17 | 35 | 35 | 1,5 " | 104 |
| ELG502/DL-ET | 25.7 | 4.7 | 14.7 | 4.7 | 122.5 | 17.1 | 13600 | 20 | 42 | 42 | 1,5 " | 132 |
| ELG502/EL-ET | 30.6 | 5.6 | 16.8 | 5.4 | 153.1 | 21.3 | 12700 | 19 | 42 | 42 | 1,5 " | 143 |
| ELG502/FL-ET | 34.9 | 6.4 | 18.4 | 5.9 | 183.7 | 25.6 | 11000 | 19 | 50 | 50 | 1,5 " | 153 |
| ELG503/DL-ET | 38.6 | 7.1 | 22.0 | 7.0 | 183.7 | 25.2 | 20400 | 22 | 50 | 50 | 2 " | 180 |
| ELG503/EL-ET | 43.3 | 8.0 | 23.8 | 7.6 | 216,5 | 32.7 | 19050 | 21 | 50 | 50 | 2 " | 196 |
| ELG503/FL-ET | 52.4 | 9.6 | 27.6 | 8.8 | 275.6 | 37,8 | 16500 | 21 | 50 | 50 | 2 " | 212 |
| ELG504/DL-ET | 51.4 | 9.5 | 29.4 | 9.4 | 244.9 | 33.3 | 27200 | 23 | 50 | 50 | 2 " | 228 |
| ELG504/EL-ET | 57.7 | 10.6 | 31.8 | 10.2 | 288.7 | 39.2 | 25400 | 22 | 50 | 50 | 2 " | 249 |
| ELG504/FL-ET | 69,8 | 12.8 | 36.7 | 11.8 | 367,4 | 49,9 | 22000 | 22 | 66 | 66 | 2 " | 270 |
| ELG505/DL-ET | 64.3 | 11.8 | 36.7 | 11.8 | 306.2 | 41,4 | 34000 | 24 | 66 | 66 | 2 " | 276 |
| ELG505/EL-ET | 72.2 | 13.3 | 39.7 | 12.7 | 360.9 | 48,7 | 31750 | 23 | 66 | 66 | 2 " | 302 |
| ELG505/FL-ET | 87,3 | 16.1 | 45,9 | 14.7 | 459.3 | 62.0 | 27500 | 23 | 66 | 66 | 2 " | 328 |
| φ630Lüfter | ||||||||||||
| ELG631/DL-ET | 22.1 | 4.1 | 12.6 | 4.1 | 105.0 | 15.0 | 10000 | 28 | 42 | 42 | 1,5 " | 125 |
| ELG631/EL-ET | 26.2 | 4.8 | 14.4 | 4.6 | 131.2 | 18.8 | 9600 | 27 | 42 | 42 | 1,5 " | 134 |
| ELG631/FL-ET | 29.9 | 5.5 | 15.7 | 5.0 | 157,5 | 22.5 | 9100 | 27 | 42 | 42 | 1,5 " | 143 |
| ELG632/DL-ET | 44.1 | 8.1 | 25.2 | 8.1 | 210.0 | 28.9 | 20000 | 31 | 50 | 50 | 1,5 " | 206 |
| ELG632/EL-ET | 52,5 | 9.7 | 28.9 | 9.3 | 262.4 | 36.1 | 19200 | 30 | 50 | 50 | 1,5 " | 224 |
| ELG632/FL-ET | 59,8 | 11.0 | 31.5 | 10.1 | 314.9 | 43.3 | 18200 | 30 | 66 | 66 | 1,5 " | 242 |
| ELG633/DL-ET | 66.1 | 12.2 | 37,8 | 12.1 | 314.9 | 42,8 | 30000 | 34 | 66 | 66 | 2 " | 288 |
| ELG633/EL-ET | 78,7 | 14.5 | 43.3 | 13.9 | 393.7 | 53.4 | 28800 | 33 | 66 | 66 | 2 " | 314 |
| ELG633/FL-ET | 89,8 | 16.5 | 47,2 | 15.1 | 472.4 | 64.1 | 27300 | 33 | 66 | 66 | 2 " | 341 |
| ELG634/DL-ET | 88.2 | 16.2 | 50.3 | 16.1 | 419,9 | 56.6 | 40000 | 36 | 66 | 66 | 2 " | 369 |
| ELG634/EL-ET | 105.0 | 19.4 | 57.7 | 18.5 | 524.9 | 70,8 | 38400 | 35 | 76 | 76 | 2 " | 405 |
| ELG634/FL-ET | 119.7 | 22.0 | 63.0 | 20.2 | 629.9 | 84.9 | 36400 | 35 | 76 | 76 | 2 " | 440 |
In der Tabelle ist T1 die Einlasstemperatur. Von der Ethylenglykol -Lösung ist T2 die Auslasstemperatur und TR die Temperatur. von kaltem Raum.
3.2 Flossenabstand 6,0 mm
| 型号 |
Glykol 34% T1=-10℃AnwesendT2=-7℃ Tr =0℃AnwesendRH85% |
Glykol 50% T1=-28℃AnwesendT2=-25℃ Tr =-18℃AnwesendRh95% |
Oberfläche |
Rohr Volumen |
Luftstrom | Airtrow | Rohr anschließen | Wacht | ||||
| Capa. KW |
Fließen M3/h |
Capa. KW |
Fließen M3/h |
M2 | dm3 | M3/H | M | Einlass | Steckdose | Abfluss | kg | |
| φ400Lüfter | ||||||||||||
| ELG401/CD-ET | 3.0 | 1.0 | 2.5 | 0,9 | 17.8 | 4.1 | 3800 | 13 | 28 | 28 | 1 " | 47 |
| ELG401/DD-ET | 3.8 | 1.3 | 3.1 | 1.1 | 23.7 | 5.4 | 3450 | 13 | 28 | 28 | 1 " | 50 |
| ELG402/CD-ET | 6.1 | 2.0 | 5.0 | 1.8 | 35.6 | 7.5 | 7600 | 14 | 35 | 35 | 1,5 " | 69 |
| ELG402/DD-ET | 7.6 | 2.5 | 6.2 | 2.2 | 47,5 | 10.0 | 6900 | 14 | 35 | 35 | 1,5 " | 74 |
| ELG403/CD-ET | 9.1 | 3.0 | 7.5 | 2.6 | 53.4 | 11.0 | 11400 | 15 | 35 | 35 | 1,5 " | 90 |
| ELG403/DD-ET | 11.4 | 3.7 | 9.3 | 3.3 | 71.2 | 14.6 | 10350 | 15 | 35 | 35 | 1,5 " | 98 |
| ELG404/CD-ET | 12.1 | 4.0 | 10.0 | 3.5 | 71.2 | 14.5 | 15200 | 16 | 35 | 35 | 1,5 " | 112 |
| ELG404/DD-ET | 15.2 | 5.0 | 12.3 | 4.3 | 94.9 | 19.3 | 13800 | 16 | 42 | 42 | 1,5 " | 122 |
| φ500Lüfter | ||||||||||||
| ELG501/DD-ET | 7.1 | 2.3 | 5.4 | 1.9 | 41,5 | 9.0 | 7000 | 19 | 35 | 35 | 1,5 " | 90 |
| ELG501/ED-ET | 8.3 | 2.7 | 6.2 | 2.2 | 51.9 | 11.2 | 6500 | 18 | 35 | 35 | 1,5 " | 94 |
| ELG501/FD-ET | 9.3 | 3.0 | 6.9 | 2.5 | 62.3 | 13.5 | 6100 | 18 | 35 | 35 | 1,5 " | 99 |
| ELG502/DD-ET | 14.1 | 4.5 | 10.8 | 3.8 | 83.1 | 17.1 | 14000 | 21 | 42 | 42 | 1,5 " | 126 |
| ELG502/ED-ET | 16.6 | 5.4 | 12.5 | 4.4 | 103.8 | 21.3 | 13000 | 20 | 42 | 42 | 1,5 " | 134 |
| ELG502/FD-ET | 18.7 | 6.0 | 13.7 | 4.8 | 124.6 | 25.6 | 12200 | 20 | 50 | 50 | 1,5 " | 143 |
| ELG503/DD-ET | 21.2 | 6.8 | 16.2 | 5.7 | 124.6 | 25.2 | 21000 | 23 | 50 | 50 | 2 " | 170 |
| ELG503/ED-ET | 23.5 | 7.5 | 17.6 | 6.2 | 146,8 | 32.7 | 19500 | 22 | 50 | 50 | 2 " | 183 |
| ELG503/FD-ET | 28.0 | 9.0 | 20.6 | 7.2 | 186.9 | 37,8 | 18300 | 22 | 50 | 50 | 2 " | 196 |
| ELG504/DD-ET | 28.2 | 9.0 | 21.6 | 7.6 | 166.1 | 33.3 | 28000 | 24 | 50 | 50 | 2 " | 215 |
| ELG504/ED-ET | 31.3 | 10.0 | 23.5 | 8.3 | 195.8 | 39.2 | 26000 | 23 | 50 | 50 | 2 " | 232 |
| ELG504/FD-ET | 37,4 | 12.0 | 27.4 | 9.6 | 249.2 | 49,9 | 24400 | 23 | 66 | 66 | 2 " | 250 |
| ELG505/DD-ET | 35.3 | 11.3 | 27.0 | 9.5 | 207.6 | 41,4 | 35000 | 25 | 66 | 66 | 2 " | 259 |
| ELG505/ED-ET | 39.2 | 12.5 | 29.4 | 10.3 | 244.7 | 48,7 | 32500 | 24 | 66 | 66 | 2 " | 281 |
| ELG505/FD-ET | 46,7 | 15.0 | 34.3 | 12.0 | 311.5 | 62.0 | 30500 | 24 | 66 | 66 | 2 " | 303 |
| φ630Lüfter | ||||||||||||
| ELG631/DD-ET | 12.1 | 3.9 | 9.3 | 3.3 | 71.2 | 15.0 | 10300 | 29 | 42 | 42 | 1,5 " | 119 |
| ELG631/ED-ET | 14.2 | 4.6 | 10.7 | 3.8 | 89.0 | 18.8 | 9800 | 28 | 42 | 42 | 1,5 " | 126 |
| ELG631/FD-ET | 16.0 | 5.2 | 11.7 | 4.1 | 106,8 | 22.5 | 9100 | 28 | 42 | 42 | 1,5 " | 134 |
| ELG632/DD-ET | 24.2 | 7.8 | 18.5 | 6.5 | 142.4 | 28.9 | 20600 | 32 | 50 | 50 | 1,5 " | 194 |
| ELG632/ED-ET | 28.5 | 9.2 | 21.4 | 7.5 | 178.0 | 36.1 | 19600 | 31 | 50 | 50 | 1,5 " | 209 |
| ELG632/FD-ET | 32.0 | 10.3 | 23.5 | 8.3 | 213.6 | 43.3 | 18200 | 31 | 66 | 66 | 1,5 " | 224 |
| ELG633/DD-ET | 36.3 | 11.7 | 27.8 | 9.8 | 213.6 | 42,8 | 30900 | 35 | 66 | 66 | 2 " | 270 |
| ELG633/ED-ET | 42.7 | 13.7 | 32.0 | 11.2 | 267.0 | 53.4 | 29400 | 34 | 66 | 66 | 2 " | 292 |
| ELG633/FD-ET | 48.1 | 15.4 | 35.2 | 12.4 | 320.4 | 64.1 | 27300 | 34 | 66 | 66 | 2 " | 315 |
| ELG634/DD-ET | 48,4 | 15.5 | 37.0 | 13.0 | 284.8 | 56.6 | 41200 | 37 | 66 | 66 | 2 " | 346 |
| ELG634/ED-ET | 57.0 | 18.3 | 42.7 | 15.0 | 356.0 | 70,8 | 39200 | 36 | 76 | 76 | 2 " | 375 |
| ELG634/FD-ET | 64.1 | 20.5 | 47.0 | 16.5 | 427.2 | 84.9 | 36400 | 36 | 76 | 76 | 2 " | 405 |
In der Tabelle ist T1 die Einlasstemperatur. Von der Ethylenglykol -Lösung ist T2 die Auslasstemperatur und TR die Temperatur. von kaltem Raum.
3.3 Flossenabstand 9,0 mm
| Modell |
Glykol 34% T1=-10℃AnwesendT2=-7℃ Tr =0℃AnwesendRH85% |
Glykol 50% T1=-28℃AnwesendT2=-25℃ Tr =-18℃AnwesendRh95% |
Oberfläche |
Rohr Volumen |
Luftstrom | Airtrow | Rohr anschließen | Wacht | ||||
| Capa. KW |
Fließen M3/h |
Capa. KW |
Fließen M3/h |
M2 | dm3 | M3/H | M | Einlass | Steckdose | Abfluss | kg | |
| φ400Lüfter | ||||||||||||
| ELG401/CJ-ET | 2.4 | 0,8 | 2.0 | 0,7 | 12.2 | 4.1 | 3900 | 14 | 28 | 28 | 1 " | 47 |
| ELG401/DJ-ET | 3.1 | 1.0 | 2.5 | 0,9 | 16.2 | 5.4 | 3650 | 14 | 28 | 28 | 1 " | 50 |
| ELG402/CJ-ET | 4.9 | 1.6 | 4.1 | 1.5 | 24.4 | 7.5 | 7800 | 15 | 35 | 35 | 1,5 " | 68 |
| ELG402/DJ-ET | 6.2 | 2.0 | 5.2 | 1.9 | 32.5 | 10.0 | 7300 | 15 | 35 | 35 | 1,5 " | 73 |
| ELG403/CJ-ET | 7.3 | 2.4 | 6.2 | 2.2 | 36,5 | 11.0 | 11700 | 16 | 35 | 35 | 1,5 " | 89 |
| ELG403/DJ-ET | 9.2 | 3.0 | 7.8 | 2.8 | 48,7 | 14.6 | 10950 | 16 | 35 | 35 | 1,5 " | 97 |
| ELG404/CJ-ET | 9.7 | 3.1 | 8.3 | 2.9 | 48,7 | 14.5 | 15600 | 17 | 35 | 35 | 1,5 " | 111 |
| ELG404/DJ-ET | 12.4 | 4.0 | 10.4 | 3.7 | 65.0 | 19.3 | 14600 | 17 | 42 | 42 | 1,5 " | 120 |
| φ500Lüfter | ||||||||||||
| ELG501/DJ-ET | 5.4 | 1.8 | 4.5 | 1.6 | 28.4 | 9.0 | 7380 | 20 | 35 | 35 | 1,5 " | 89 |
| ELG501/EJ-ET | 6.4 | 2.1 | 5.3 | 1.9 | 35.5 | 11.2 | 6800 | 19 | 35 | 35 | 1,5 " | 93 |
| ELG501/FJ-ET | 7.2 | 2.3 | 6.0 | 2.1 | 42.6 | 13.5 | 6350 | 19 | 35 | 35 | 1,5 " | 98 |
| ELG502/DJ-ET | 10.8 | 3.5 | 9.1 | 3.2 | 56,9 | 17.1 | 14760 | 22 | 42 | 42 | 1,5 " | 124 |
| ELG502/EJ-ET | 12.8 | 4.1 | 10.7 | 3.8 | 71.1 | 21.3 | 13600 | 21 | 42 | 42 | 1,5 " | 132 |
| ELG502/FJ-ET | 14.5 | 4.7 | 11.9 | 4.2 | 85.3 | 25.6 | 12700 | 21 | 50 | 50 | 1,5 " | 141 |
| ELG503/DJ-ET | 16.2 | 5.2 | 13.6 | 4.8 | 85.3 | 25.2 | 22140 | 24 | 50 | 50 | 2 " | 168 |
| ELG503/EJ-ET | 18.1 | 5.8 | 15.1 | 5.3 | 100,5 | 32.7 | 20400 | 23 | 50 | 50 | 2 " | 180 |
| ELG503/FJ-ET | 21.7 | 7.0 | 17.9 | 6.3 | 127.9 | 37,8 | 19050 | 23 | 50 | 50 | 2 " | 193 |
| ELG504/DJ-ET | 21.6 | 7.0 | 18.2 | 6.4 | 113.7 | 33.3 | 29520 | 25 | 50 | 50 | 2 " | 212 |
| ELG504/EJ-ET | 24.1 | 7.8 | 20.1 | 7.0 | 134.0 | 39.2 | 27200 | 24 | 50 | 50 | 2 " | 228 |
| ELG504/FJ-ET | 29.0 | 9.3 | 23.9 | 8.4 | 170.6 | 49,9 | 25400 | 24 | 66 | 66 | 2 " | 245 |
| ELG505/DJ-ET | 27.0 | 8.7 | 22.7 | 8.0 | 142.1 | 41,4 | 36900 | 26 | 66 | 66 | 2 " | 256 |
| ELG505/EJ-ET | 30.2 | 9.7 | 25.1 | 8.8 | 167,5 | 48,7 | 34000 | 25 | 66 | 66 | 2 " | 276 |
| ELG505/FJ-ET | 36.2 | 11.6 | 29.8 | 10.5 | 213.2 | 62.0 | 31750 | 25 | 66 | 66 | 2 " | 297 |
| φ630Lüfter | ||||||||||||
| ELG631/DJ-ET | 9.3 | 3.0 | 7.8 | 2.8 | 48,7 | 15.0 | 10600 | 30 | 42 | 42 | 1,5 " | 118 |
| ELG631/EJ-ET | 11.0 | 3.6 | 9.1 | 3.2 | 60.9 | 18.8 | 10000 | 29 | 42 | 42 | 1,5 " | 125 |
| ELG631/FJ-ET | 12.4 | 4.0 | 10.2 | 3.6 | 73.1 | 22.5 | 9600 | 29 | 42 | 42 | 1,5 " | 132 |
| ELG632/DJ-ET | 18.5 | 6.0 | 15.6 | 5.5 | 97,5 | 28.9 | 21200 | 33 | 50 | 50 | 1,5 " | 192 |
| ELG632/EJ-ET | 21.9 | 7.0 | 18.3 | 6.5 | 121.8 | 36.1 | 20000 | 32 | 50 | 50 | 1,5 " | 206 |
| ELG632/FJ-ET | 24.9 | 8.0 | 20.5 | 7.2 | 146,2 | 43.3 | 19200 | 32 | 66 | 66 | 1,5 " | 220 |
| ELG633/DJ-ET | 27.8 | 9.0 | 23.4 | 8.2 | 146,2 | 42,8 | 31800 | 36 | 66 | 66 | 2 " | 266 |
| ELG633/EJ-ET | 32.9 | 10.5 | 27.4 | 9.6 | 182.7 | 53.4 | 30000 | 35 | 66 | 66 | 2 " | 282 |
| ELG633/FJ-ET | 37.3 | 12.0 | 30.7 | 10.8 | 219.3 | 64.1 | 28800 | 35 | 66 | 66 | 2 " | 309 |
| ELG634/DJ-ET | 37.0 | 12.0 | 31.2 | 10.9 | 194.9 | 56.6 | 42400 | 38 | 66 | 66 | 2 " | 340 |
| ELG634/EJ-ET | 43,8 | 14.0 | 36,5 | 12.8 | 243.6 | 70,8 | 40000 | 37 | 76 | 76 | 2 " | 369 |
| ELG634/FJ-ET | 49,7 | 16.0 | 40.9 | 14.5 | 292.4 | 84.9 | 38400 | 37 | 76 | 76 | 2 " | 397 |
In der Tabelle ist T1 die Einlasstemperatur. Von der Ethylenglykol -Lösung ist T2 die Auslasstemperatur und TR die Temperatur. von kaltem Raum.
4. Elektrische Parametertabelle:
| Modell | Fein Motor | Elektrisches Abtauen | |||||
| Spannung (v) | Eingabe (w) | Strom (a) | Geschwindigkeit (r/min) | Spule (KW) | Tablett (KW) | Gesamt (KW) | |
| ELG401/C* | 380-3 | 205 | 0,51 | 1380 | 3 × 0,6 | 1 × 0,6 | 2.4 |
| Elg401/d* | 380-3 | 205 | 0,51 | 1380 | 4 × 0,6 | 1 × 0,6 | 3.0 |
| ELG402/C* | 380-3 | 410 | 1.02 | 1380 | 3 × 1,1 | 1 × 1,1 | 4.4 |
| Elg402/d* | 380-3 | 410 | 1.02 | 1380 | 4 × 1,1 | 1 × 1,1 | 5.5 |
| ELG403/C* | 380-3 | 615 | 1,53 | 1380 | 3 × 1,6 | 1 × 1,6 | 6.4 |
| Elg403/d* | 380-3 | 615 | 1,53 | 1380 | 4 × 1,6 | 1 × 1,6 | 8.0 |
| ELG404/C* | 380-3 | 820 | 2.04 | 1380 | 3 × 2,0 | 1 × 2,0 | 8.0 |
| Elg404/d* | 380-3 | 820 | 2.04 | 1380 | 4 × 2,0 | 1 × 2,0 | 10.0 |
| ELG501/D* | 380-3 | 500 | 0,95 | 1380 | 4 × 0,8 | 2 × 0,8 | 4.8 |
| ELG501/E* | 380-3 | 500 | 0,95 | 1380 | 6 × 0,8 | 2 × 0,8 | 6.4 |
| ELG501/F* | 380-3 | 500 | 0,95 | 1380 | 6 × 0,8 | 2 × 0,8 | 6.4 |
| ELG502/D* | 380-3 | 1000 | 1.9 | 1380 | 4 × 1,6 | 2 × 1,6 | 9.6 |
| ELG502/E* | 380-3 | 1000 | 1.9 | 1380 | 6 × 1,6 | 2 × 1,6 | 12.8 |
| ELG502/F* | 380-3 | 1000 | 1.9 | 1380 | 6 × 1,6 | 2 × 1,6 | 12.8 |
| ELG503/D* | 380-3 | 1500 | 2.85 | 1380 | 4 × 2,3 | 2 × 2,3 | 13.8 |
| ELG503/E* | 380-3 | 1500 | 2.85 | 1380 | 6 × 2,3 | 2 × 2,3 | 18.4 |
| ELG503/F* | 380-3 | 1500 | 2.85 | 1380 | 6 × 2,3 | 2 × 2,3 | 18.4 |
| ELG504/D* | 380-3 | 2000 | 3.8 | 1380 | 4 × 3,0 | 2 × 3,0 | 18.0 |
| ELG504/E* | 380-3 | 2000 | 3.8 | 1380 | 6 × 3,0 | 2 × 3,0 | 24.0 |
| ELG504/F* | 380-3 | 2000 | 3.8 | 1380 | 6 × 3,0 | 2 × 3,0 | 24.0 |
| ELG505/D* | 380-3 | 2500 | 4.75 | 1380 | 4 × 3,7 | 2 × 3,7 | 22.2 |
| ELG505/E* | 380-3 | 2500 | 4.75 | 1380 | 6 × 3,7 | 2 × 3,7 | 29.6 |
| ELG505/F* | 380-3 | 2500 | 4.75 | 1380 | 6 × 3,7 | 2 × 3,7 | 29.6 |
| Elg631/d* | 380-3 | 800 | 1.6 | 1320 | 6 × 1,1 | 2 × 1,1 | 8.8 |
| Elg631/e* | 380-3 | 800 | 1.6 | 1320 | 9 × 1,1 | 2 × 1,1 | 12.1 |
| Elg631/f* | 380-3 | 800 | 1.6 | 1320 | 9 × 1,1 | 2 × 1,1 | 12.1 |
| Elg632/d* | 380-3 | 1600 | 3.2 | 1320 | 6 × 2,0 | 2 × 2,0 | 16.0 |
| Elg632/e* | 380-3 | 1600 | 3.2 | 1320 | 9 × 2,0 | 2 × 2,0 | 22.0 |
| Elg632/f* | 380-3 | 1600 | 3.2 | 1320 | 9 × 2,0 | 2 × 2,0 | 22.0 |
| Elg633/d* | 380-3 | 2400 | 4.8 | 1320 | 6 × 3,0 | 2 × 3,0 | 24.0 |
| Elg633/e* | 380-3 | 2400 | 4.8 | 1320 | 9 × 3,0 | 2 × 3,0 | 33.0 |
| Elg633/f* | 380-3 | 2400 | 4.8 | 1320 | 9 × 3,0 | 2 × 3,0 | 33.0 |
| Elg634/d* | 380-3 | 3200 | 6.4 | 1320 | 6 × 4,0 | 2 × 4,0 | 32.0 |
| Elg634/e* | 380-3 | 3200 | 6.4 | 1320 | 9 × 4,0 | 2 × 4,0 | 44.0 |
| Elg634/f* | 380-3 | 3200 | 6.4 | 1320 | 9 × 4,0 | 2 × 4,0 | 44.0 |
5.Wie die korrekte Verdampfer auswählen:
Wählen Sie im Allgemeinen Verdampferkapazität = Kühlraumkühlkapazität *1.15
1. Wenn die kalte Raumtemperatur etwa 0 ℃ beträgt, wählen Sie 4,5 mm als Flossenraum.
Verdampfer wählen Sie = 1,0*Q0
2. Wenn die kalte Raumtemperatur bei -18 ℃ liegt, wählen Sie 6 mm als Flossenraum.
Verdampfer wählen Sie = 1,1*q0
3. Wenn die kalte Raumtemperatur bei -25 ℃ liegt, wählen Sie 9 mm als Flossenraum.
Verdapariator wählen Sie = 1,27*q0
Bemerkungen: Der Defrost -Wassertyp von Wasser und heißer Gas ist ebenfalls optional.
Die angepasste Spezifikation hinterlassen Sie die Nachricht für Details.
6.Want, um andere verwandte Produkte zu kennen?-Klicken Sie auf detaillierte Spezifikation
7.Wie, um Qualität zu gewährleisten? Ein Verfahren?
Unsere QC -Abteilung wird jeden Schritt sicherstellen
8. Hast du eine Fabrik?
Wir sind 1995 gegründet und 28 Jahre entwickelt, von allen unseren Kunden begrüßt. Da alle Ihre Unterstützung jetzt eine große Familie von mehr als 300 Menschen sind, die 50000 Quadratmeter abgedeckt sind, und Ihre Unterstützung ist sehr wichtig, um unseren Traum vom Essen frischer und gesundes Essens fortzusetzen.
9. Wenn Sie an der Ausstellung teilnehmen?
Jedes Jahr werden wir nationale nationale und ausländische Ausstellung besuchen. Außerdem werden wir unseren Agenten unterstützen, um an der Ausstellung teilzunehmen und sich uns anzuschließen.
10.Wa WACHE UNS WÜHLEN?
Professional: 28 Jahre Fokus One Thing-Refriigeration-Ausrüstungen
Material, das wir ausreichend verwenden
Zertifikat: CE, ISO und Cetiifcate bei der Herstellung von Spezialdruckausrüstungen
11.Projects Referenz?
12.Faq
1, F: Wo ist Ihre Fabrikadresse?
A: Wir sind fabrik und befinden sich in Kühlgeräten, die die Basis von Shengzhou, Provinz Zhejiang, produzieren.
2, F: Was ist Ihr Paket?
A: Unser Paket entspricht dem benutzerdefinierten Bedarf nicht originales Holz.
3, F: Was ist dein MOQ?
A: Gewöhnliche Produkte können aus 1 Set bestellen.
4, F: Können Sie ein Beispiel anbieten?
A: Ja, wir können ein Beispiel anbieten. Und Kosten und Lieferung zu Ihrer Gebühr.
5, F: Ich kann keine Produkte auf Ihrer Liste finden?
A: Bitte kontaktieren Sie mich direkt.
6, F: Wie kann ich Ihre Fabrik bestätigen?
A: Wir haben ein verifiziertes Dokument des Bureau Veritas -Berichts von Drittanbietern. Sie können auf der Unternehmensseite herunterladen oder mir eine Nachricht erhalten.
