Herkunftsort:
China
Markenname:
Kaideli
Zertifizierung:
CE,ISO9001-2008
Modellnummer:
EH354/CL-ET

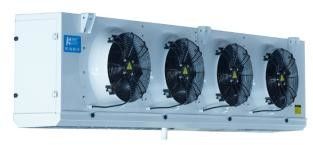

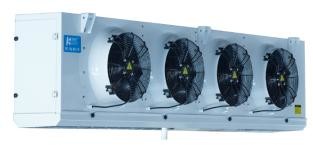

Produktname: 2023 neues Produkt EA Decken-Art Luftkühler für Kühlraum-Speicher
EA-REIHEN-WINKLIGER LUFTKÜHLER
1. Produktbeschreibung:
Kommerzielle winklige Art Luftkühler EA-Reihe, unter Verwendung des Kompaktbauweiseentwurfs, Schlagfans, der Fan, der auf die abgeschrägte Oberfläche, die Produktgröße installiert ist, ist, besetzt den Kühlraumraum klein, der klein ist, für jene kleinen Kühlraum hauptsächlich benutzt.
Diese Reihe Produkte haben die folgenden Eigenschaften:
●Gehäuse: unter Verwendung des Al-MG-Legierungsblattes mit silberner Pulverbeschichtung (RAL7001), hat es starkes rostfestes Eigentum und Leichtgewichtler.
●Verdampferendplatte nimmt Aluminiumplatte, schützen effektiv kupfernes Rohr, verringern Gewicht an.
●Doppelter Wasserplattenentwurf: die äußere Wasserplatte mit Scharnierstrukturentwurf, bequeme Bedienung; Der innere Wasserbehälter nimmt die Gerinnestruktur der Aluminiumplatte an. Das Kondenswasser oder das entfrostete Wasser wird direkt in den Ausgang des äußeren Wasserbehälters durch den inneren Wasserbehälter entladen.
●Spule: Kupferrohr φ12, 38.1×33 sperrend, hohe Leistungsfähigkeit.
●Gewölbte Aluminiumflossen mit hydrophilem Film, Flossenabstand von 4,0 und von 6.0mm, zum der verschiedenen Temperaturbedingungen des Kühlraums zu erfüllen.
●Fans: externer Rotorfan des Gebläses, Betriebstemperatur -30~60℃, Fanspezifikation φ300, die Anzahl von Fans 1 bis 4.
●Entfrostung: die elektrische entfrostende Standardheizung, Edelstahlheizungsrohr werden auf die Spulenrohrflosse verteilt und innere Wasserplatte, hat einen guten Entfrostungseffekt.
●Wasserdichter Anschlusskasten des Grades IP65 und wasserdichtes Verbindungsstück, mit besserem wasserdichtem Effekt, hohe Zuverlässigkeit.
●Der Ausgang des Luftkühlers wird mit schrader Ventil ausgerüstet, das bequem ist, damit Benutzer Druck ermitteln.
●Strenge FabrikDruckprüfung, Berstdruck 23bar.
●Expansionsventil kann entsprechend Kundenanforderungen vorinstalliert sein.
●Es kann Kühlmittel für R404A, R507A, R448A, R449A, R134a, R22 etc. treffen.
2. Standardkonfiguration und Wahlen:
| Teile | Konfiguration | Teile | Konfiguration | ||
| Gehäuse | Al-MG-Legierungsblatt mit Pulverbeschichtung | ● | Entfrostung | Luftentfrostung | ○ |
| Blatt mit Pulverbeschichtung | ○ | Elektrisches Heizungs- Rohr | ● | ||
| Galvanisiertes Blatt mit Pulverbeschichtung | ○ | Heißgas | ○ | ||
| Edelstahlplatte | ○ | Expansionsventil | ○ | ||
| Fan | WEIGUANG-Motor | ● | Heißer Draht des Abflussrohrs | ○ | |
| EBM-Motor | ○ | Windrohr-Heizungsgurt | × | ||
| Der Windeimermotor | × | ||||
| Flosse | Aluminiumflossen | ○ | |||
| Hydrophile Aluminiumflossen | ● | ||||
●: Standard; ○: Wahlen; ×: Wählen Sie nicht
3. Technisches Leistungsblatt:
3,1 Flosse, die 4.0mm sperrt
| Modell |
Capacity/R404A (Kilowatt) |
Oberfläche | Rohrvolumen | Luftstrom | Airthrow | Verbindungsrohr | Gewicht | |||
|
Tc=0℃ ΔΤ=8K |
Tc=10℃ ΔΤ=10K |
m2 | dm3 | m3 /h | m | Einlass | Ausgang | Abfluss | Kilogramm | |
| EA301/CL-ES | 1,6 | 2,3 | 6,6 | 1,3 | 1400 | 5 | φ12 | φ12 | G1“ | 18,5 |
| EA301/DL-ES | 2,0 | 2,9 | 8,8 | 1,7 | 1200 | 5 | φ12 | φ12 | G1“ | 19,4 |
| EA302/CL-ES | 3,3 | 4,8 | 13,1 | 2,4 | 2800 | 7 | φ12 | φ19 | G1“ | 31,2 |
| EA302/DL-ES | 4,0 | 5,9 | 17,5 | 3,2 | 2400 | 7 | φ12 | φ19 | G1“ | 33,0 |
| EA303/CL-ES | 4,9 | 7,2 | 19,7 | 3,5 | 4200 | 8 | φ12 | φ22 | G1“ | 43,3 |
| EA303/DL-ES | 6,0 | 8,8 | 26,3 | 4,6 | 3600 | 8 | φ12 | φ22 | G1“ | 46,0 |
| EA304/CL-ES | 6,6 | 9,7 | 26,3 | 4,6 | 5600 | 9 | φ12 | φ22 | G1“ | 55,0 |
| EA304/DL-ES | 8,1 | 11,9 | 35,0 | 6,1 | 4800 | 9 | φ12 | φ22 | G1“ | 58,5 |
1. In der Tabelle ist Tc kalte Raumtemperatur, ΔΤ ist Unterschied zwischen kaltem Raumtemperatur. und Verdampfung Temp.
airthrow 2.The ist Luft 0.5m/s ankam Abstand bei Raumtemperatur.
3. Für Kälteleistung anderer Arbeitsbedingungen, beziehen Sie bitte sich den auf Korrekturkoeffizienten.
3,2 Flosse, die 6.0mm sperrt
| Modell |
Kapazität /R404A (Kilowatt) |
Oberfläche | Rohrvolumen | Luftstrom | Airthrow | Verbindungsrohr | Gewicht | |||
|
Tc=0℃ ΔΤ=8K |
Tc=-18℃ ΔΤ=7K |
m2 | dm3 | m3 /h | m | Einlass | Ausgang | Abfluss | Kilogramm | |
| EA301/CD-ES | 1,4 | 1,1 | 4,5 | 1,3 | 1500 | 5 | φ12 | φ12 | G1“ | 18,0 |
| EA301/DD-ES | 1,8 | 1,4 | 6,0 | 1,7 | 1300 | 5 | φ12 | φ12 | G1“ | 19,0 |
| EA302/CD-ES | 2,9 | 2,3 | 9,0 | 2,4 | 3000 | 7 | φ12 | φ19 | G1“ | 30,6 |
| EA302/DD-ES | 3,6 | 2,9 | 12,0 | 3,2 | 2600 | 7 | φ12 | φ19 | G1“ | 32,0 |
| EA303/CD-ES | 4,3 | 3,4 | 13,5 | 3,5 | 4500 | 8 | φ12 | φ22 | G1“ | 42,4 |
| EA303/DD-ES | 5,4 | 4,3 | 18,1 | 4,6 | 3900 | 8 | φ12 | φ22 | G1“ | 45,0 |
| EA304/CD-ES | 5,8 | 4,6 | 18,1 | 4,6 | 6000 | 9 | φ12 | φ22 | G1“ | 53,7 |
| EA304/DD-ES | 7,2 | 5,7 | 24,1 | 6,1 | 5200 | 9 | φ12 | φ22 | G1“ | 57,0 |
1.In die Tabelle, Tc ist kalte Raumtemperatur, ΔΤ ist Unterschied zwischen kaltem Raumtemperatur. und Verdampfung Temp.
airthrow 2.The ist Luft 0.5m/s ankam Abstand bei Raumtemperatur.
3. Für Kälteleistung anderer Arbeitsbedingungen, beziehen Sie bitte sich den auf Korrekturkoeffizienten.
4. Elektrische Parameterleiste:
| Modell | Ventilatormotor | Elektrische Entfrostung | |||||
|
Spannung (V) |
Energie (W) |
Gegenwärtig (a) |
Geschwindigkeit (r/min) |
Spule (Kilowatt) |
Behälter (Kilowatt) |
Summe (Kilowatt) |
|
| EA301* | 220-1 | 85 | 0,42 | 1380 | 1×0.6 | 1×0.6 | 1,2 |
| EA302* | 220-1 | 170 | 0,84 | 1380 | 1×1.1 | 1×1.1 | 2,2 |
| EA303* | 220-1 | 255 | 1,26 | 1380 | 1×1.6 | 1×1.6 | 3,2 |
| EA304* | 220-1 | 340 | 1,68 | 1380 | 1×2.0 | 1×2.0 | 4,0 |
