Arbeitsam, Beruf, Zusammenarbeit, Innovation
| Herkunftsort: | China |
|---|---|
| Markenname: | Kaideli |
| Zertifizierung: | CE,ISO9001-2008 |
| Modellnummer: | GUDL, GUDD, GUDJ |
| Min Bestellmenge: | 1 |
| Preis: | 1 |
| Verpackung Informationen: | Hölzerne Kastenverpackung |
| Lieferzeit: | 10-15 Tage |
| Zahlungsbedingungen: | TT, LC, Western Union |
| Versorgungsmaterial-Fähigkeit: | 1 |
| Anwendbare Branchen: | Restaurants, Händler | Standort des Ausstellungsraums: | Vietnam, Philippinen, Mexiko, Thailand, Kasachstan, Nigeria, Usbekistan, Tadschikistan |
|---|---|---|---|
| Video-Ausgangsinspektion: | - Ja, das ist es. | Maschinenprüfbericht: | - Ja, das ist es. |
| Typ: | Verdampfer | Anwendung: | Teile für Kühlgeräte |
| Gewährleistung: | 1 | Kühlmittel: | R134a/404A、AR507A |
| Material: | Kupfer | Kühlkapazität: | 0.94-21.5kw |
| Hohes temperatre: | 4.5 mm | Durchschnittliche Temperatur: | 6.0 mm |
| Niedrige Temperatur: | 9 mm | Spannung: | 220/380 |
| Marke: | Kaideli | Prüfung: | 2.6Mpa |
| FAN: | Akziale | Nach Garantie-Service: | Online-Unterstützung |
| Standort des örtlichen Dienstes: | Keine | Art der Vermarktung: | Neues Produkt 2024 |
| Dienstleistungen nach dem Verkauf: | Online-Unterstützung | Hafen: | Ningbo/Shanghai/Guangzhou |
| Zustand: | neu | Farbe: | Option (weiß, grün, schwarz) |
| Hervorheben: | Hocheffizienter Verdampfer-Luftkühler,Luftkühler mit Kaltraumverdampfer,Gewerbliche Kühlsysteme Verdampferluftkühler |
||

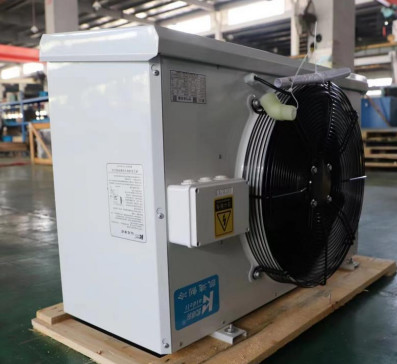

NAME:G-Serie hocheffizienter Verdunstungsluftkühler.
1. Bauprojektierung
▸Korrosionsbeständige Gehäuse
Basismodell: 1,2 mm SGCC-Stahl mit kryogener Pulverbeschichtung (betriebsbereit bei -40 °C bis 120 °C)
Optionen für das Upgrade: Aluminiumlegierung 5052-H32 / Edelstahl 304 (IP65-Zertifizierung verfügbar)
2.0mm Aluminiumlegierungsschlauchbleche verhindern eine thermische Ausdehnung (ΔL/L0 ≤0,12%)
2. Zwei-Schicht-Kondensatmanagement
✓ Außenfläche: Scharnier-Zugriffsplatte mit 15°-Ribbeinschlag (EN 16713 entspricht)
✓ Innere Schüssel: Nahtlose Aluminiumkonstruktion reduziert den Luftumgang (<3%)
✓ Eisschutz: Integrierte Heizkabel (3,5 W/cm2) mit PT1000-Wärmesensoren
3Verbessertes Wärmeaustauschsystem
• Spulenkonstruktion: Φ9,52 mm Mikro-Rohrkopferröhren (HCFC-frei kompatibel)
• Flossenkonfiguration: Sinusförmige Aluminiumflossen (FPI=16) mit hydrophiler Beschichtung
• Luftströmungsmuster: Die mit Δ angeordnete Rohrmatrix verbessert die NTU um 22% gegenüber herkömmlichen Konstruktionen
4. Leistungsorientierte Komponenten
EG-Motorventilatoren: IP55, Isolierung der Klasse F (25.000h MTBF)
▶ Geschwindigkeitsbereich: 800-1800 Umdrehungen pro Minute (PWM gesteuert)
▶ Betriebsbereich: -40°C~60°C Umgebungstemperatur
Auftauchsystem: 316L Edelstahlheizkörper mit PID-Steuerung
▶ Oberflächenbelastung: ≤1,8 W/cm2 (UL 1995 konform)
▶ 4-Zonen-Wärmeverteilung (σ≤0,85)
5. Ingenieurwissenschaften
✓ Druck bei 25 bar (362,5 psi) pro ASME BPVC Abschnitt VIII
✓ Kältemittelkompatibilität: R404A/R507A/R134a/R22 (ASHRAE 34-konform)
✓ Möglichkeiten für den Abstand zwischen den Flossen: 4,5/6,0/9,0 mm (EN 327/328 zertifiziert)
6. Anpassung und Qualitätskontrolle
- Elektrische Gehäuse: NEMA 4X Verbindungskasse mit Phoenix-Terminalen
¢ Produktionsauswertung: 100% Helium-Leckage-Test + 24-Stunden-Last-Simulation
- OEM-Dienstleistungen: CFD-optimierte Luftströmungsentwürfe verfügbar
Technische Vorteile hervorgehoben
①35% Energieeinsparung- Optimierte Luftseite ΔT durch erhöhte Turbulenz
②Null Eisansammlung- Intelligenter Auftauchzyklus (Patent in Bearbeitung: CN202310XXXXXX)
③20 Jahre Lebensdauer- Salzsprühprüfung > 1000 Stunden (ISO 9227 NSS-Norm)
2.Liste der technischen Parameter
Technische Parameter eines effizienten Luftkühlers mit elektrischer Tieftafel Abstand: 4,5 mm
| Modell | Kühlleistung in kW | Rohrvolumen | Ventilatorparameter | Auftauen (elektrische Heizung) | |||||
| SC1 | SC2 | dm3 | 风叶数量X Durchmesser Nummer X Durchmesser der Lüfter |
功率W Leistung W |
风量m3/h Luftvolumen m3/h |
射程m Bereich m |
盘管kW*支 Spulen kW * Stück |
Wasserfläche Wasserbehälter kW * Stück |
|
| GUDL501C | 6.7 | 4.6 | 3.2 | 1X 500 | 1X414 | 5000 | 12 | 0.28*6 | 0.28*2 |
| GUDL501D | 8.1 | 5.6 | 4.3 | 1X 500 | 1X460 | 4900 | 12 | 0.30*6 | 0.30*2 |
| GUDL501E | 9.8 | 6.7 | 5.4 | 1X 500 | 1X460 | 4500 | 12 | 0.30*8 | 0.30*2 |
| GUDL601E | 16.6 | 11.4 | 9.2 | 1X ¢ 600 | 1X780 | 7500 | 15 | 0.40*8 | 0.4*2 |
| GUDL502D | 22.2 | 15.3 | 11.8 | 2X ¢ 500 | 2X460 | 11500 | 13 | 0.72*6 | 0.72*2 |
| GUDL602D | 28.9 | 19.9 | 14.7 | 2X ¢ 600 | 2X780 | 16500 | 16 | 0.72*10 | 0.72*2 |
| GUDL602E | 33.8 | 23.3 | 18.4 | 2X ¢ 600 | 2X780 | 15200 | 16 | 0.72*10 | 0.72*2 |
| GUDL602F | 37.8 | 26.1 | 22.1 | 2X ¢ 600 | 2X780 | 14500 | 16 | 0.72*10 | 0.72*2 |
| GUDL632D | 40.7 | 28.1 | 23.7 | 2X ¢ 630 | 2X800 | 19000 | 19 | 0.95*10 | 0.95*2 |
| GUDL632E | 44.1 | 30.4 | 26.9 | 2X ¢ 630 | 2X800 | 18000 | 19 | 0.87*12 | 0.87*4 |
| GUDL603F | 54.5 | 37.6 | 32.3 | 3X ¢ 600 | 3X780 | 20500 | 17 | 1.03*12 | 1.03*4 |
| GUDL633F | 66.8 | 46.1 | 38.8 | 3X ¢ 630 | 3X800 | 25500 | 20 | 1.03*14 | 1.03*4 |
Technische Parameter eines effizienten Luftkühlers mit elektrischer Auftauchdecke Abstand: 6,0 mm
| Modell | Kühlleistung in kW | Rohrvolumen | Ventilatorparameter | Auftauen (elektrische Heizung) | ||||||
| SC1 | SC2 | SC3 | dm3 | Nummer X Durchmesser der Lüfter | Leistung W | Luftvolumen m3/h | Bereich m | Spulen kW * Stück | Wasserbehälter kW * Stück | |
| Die Angaben sind in Anhang I zu entnehmen. | 5.6 | 4.0 | 3.2 | 3.2 | 1X 500 | 1X414 | 5200 | 12 | 0.28*8 | 0.28*2 |
| Die Angaben sind in Anhang I zu entnehmen. | 7.1 | 5.1 | 4.0 | 4.3 | 1X 500 | 1X460 | 5100 | 12 | 0.30*8 | 0.30*2 |
| Die in Absatz 1 genannte Nummer gilt nicht. | 8.2 | 5.9 | 4.6 | 5.4 | 1X 500 | 1X460 | 4800 | 12 | 0.30*10 | 0.30*2 |
| Die Angaben sind in Anhang I zu entnehmen. | 14.4 | 10.3 | 8.1 | 9.2 | 1X ¢ 600 | 1X780 | 8200 | 15 | 0.40*10 | 0.4*2 |
| Die Angaben sind in Anhang I zu entnehmen. | 18.3 | 13.1 | 10.3 | 11.8 | 2X ¢ 500 | 2X460 | 12000 | 13 | 0.72*8 | 0.72*2 |
| Die in Absatz 1 genannten Bedingungen gelten nicht. | 24.1 | 17.2 | 13.6 | 14.7 | 2X ¢ 600 | 2X780 | 17000 | 16 | 0.72*12 | 0.72*2 |
| GUDD602E | 29.1 | 20.8 | 16.4 | 18.4 | 2X ¢ 600 | 2X780 | 16400 | 16 | 0.72*12 | 0.72*2 |
| GUDD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2X ¢ 600 | 2X780 | 15500 | 16 | 0.72*12 | 0.72*2 |
| Die Angaben sind in Anhang I zu finden. | 33.7 | 24.1 | 19.0 | 23.7 | 2X ¢ 630 | 2X800 | 20000 | 19 | 0.95*12 | 0.95*2 |
| Bei der Verwendung von Zellstoff | 37.2 | 26.6 | 21.0 | 26.9 | 2X ¢ 630 | 2X800 | 19000 | 19 | 0.87*12 | 0.87*4 |
| GUDD603F | 46.8 | 33.4 | 26.4 | 32.3 | 3X ¢ 600 | 3X780 | 22000 | 17 | 1.03*12 | 1.03*4 |
| GUDD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3X ¢ 630 | 3X800 | 26500 | 20 | 1.03*14 | 1.03*4 |
Technische Parameter eines effizienten Luftkühlers mit elektrischer Tieftafel Abstand: 9,0 mm
| Modell | Kühlleistung in kW | Rohrkapazität | Ventilatorparameter | Auftauen (elektrische Heizung) | ||||||
| SC3 | SC4 | SC5 | dm3 | Nummer X Durchmesser der Lüfter | Leistung W | Luftvolumen m3/h | Bereich m | Spulen kW * Stück | Wasserbehälter kW * Stück | |
| GUDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1X 500 | 1X414 | 5300 | 12 | 0.28*8 | 0.28*2 |
| GUDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1X 500 | 1X460 | 5500 | 12 | 0.30*8 | 0.30*2 |
| GUDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1X 500 | 1X460 | 5100 | 12 | 0.30*10 | 0.30*2 |
| GUDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1X ¢ 600 | 1X780 | 8300 | 15 | 0.40*10 | 0.4*2 |
| GUDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2X ¢ 500 | 2X460 | 12500 | 13 | 0.72*8 | 0.72*2 |
| GUDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2X ¢ 600 | 2X780 | 17500 | 16 | 0.72*12 | 0.72*2 |
| GUDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2X ¢ 600 | 2X780 | 17000 | 16 | 0.72*12 | 0.72*2 |
| GUDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2X ¢ 600 | 2X780 | 16000 | 16 | 0.72*12 | 0.72*2 |
| GUDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2X ¢ 630 | 2X800 | 21000 | 19 | 0.95*12 | 0.95*2 |
| GUDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2X ¢ 630 | 2X800 | 20500 | 19 | 0.87*12 | 0.87*4 |
| GUDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | 3X ¢ 600 | 3X780 | 23000 | 17 | 1.03*12 | 1.03*4 |
| GUDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3X ¢ 630 | 3X800 | 27000 | 20 | 1.03*14 | 1.03*4 |
Gesamtabmessungen und Installationsgröße eines effizienten Luftkühlers mit elektrischer Auftauchdecke Abstand: 4,5 mm
| Modell | Schnittstellenspezifikation (mm) | Gesamtmaße B*T*H | Größen der Anlage | Gewichte | Umriss-Symbol | |||||
| Einlassrohr/Rücklaufrohr | Entwässerung (in Zentimeter) | L * W* H (mm): 610* 1,250*1,040 | L | E1 | E2 | E3 | F | Weigerung | ||
| GUDL501C | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | Eine |
| GUDL501D | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 38 | Eine |
| GUDL501E | ¥12/ ¥22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 44 | Eine |
| GUDL601E | ¥16/ ¥28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 56 | Eine |
| GUDL502D | ¥16/ ¥35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 80 | B |
| GUDL602D | ¥22/ ¥42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 95 | B |
| GUDL602E | ¥22/ ¥42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 115 | B |
| GUDL602F | ¥22/ ¥42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 125 | B |
| GUDL632D | ¥22/ ¥42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 144 | B |
| GUDL632E | ¥22/ ¥42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| GUDL603F | ₹25/₹50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 166 | C |
| GUDL633F | ₹25/₹50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 196 | C |
Gesamtabmessungen und Installationsgröße eines effizienten Luftkühlers mit elektrischer Tieftaufeinrichtung Abstand: 6,0 mm
| Modell | Schnittstellenspezifikation (mm) | Gesamtmaße B*T*H | Größen der Anlage | Gewichte | Umriss-Symbol | |||||
| Einlassrohr/Rücklaufrohr | Entwässerung (in Zentimeter) | L * W* H (mm): 610* 1,250*1,040 | L | E1 | E2 | E3 | F | Weigerung | ||
| Die Angaben sind in Anhang I zu entnehmen. | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 35 | Eine |
| Die Angaben sind in Anhang I zu entnehmen. | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 37 | Eine |
| Die in Absatz 1 genannte Nummer gilt nicht. | ¥12/ ¥22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 43 | Eine |
| Die Angaben sind in Anhang I zu entnehmen. | ¥16/ ¥28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 57 | Eine |
| Die Angaben sind in Anhang I zu entnehmen. | ¥16/ ¥35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 78 | B |
| Die in Absatz 1 genannten Bedingungen gelten nicht. | ¥22/ ¥42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 93 | B |
| GUDD602E | ¥22/ ¥42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 112 | B |
| GUDD602F | ¥22/ ¥42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 122 | B |
| Die Angaben sind in Anhang I zu finden. | ¥22/ ¥42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 140 | B |
| Bei der Verwendung von Zellstoff | ¥22/ ¥42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 154 | B |
| GUDD603F | ₹25/₹50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | C |
| GUDD633F | ₹25/₹50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 192 | C |
Gesamtabmessungen und Installationsgröße eines effizienten Luftkühlers mit elektrischer Tieftaufeinrichtung Abstand: 9,0 mm
| Modell | Schnittstellenspezifikation (mm) | Gesamtmaße B*T*H | Größen der Anlage | Gewichte | Umriss-Symbol | |||||
| Einlassrohr/Rücklaufrohr | Entwässerung (in Zentimeter) | L * W* H (mm): 610* 1,250*1,040 | L | E1 | E2 | E3 | F | Weigerung | ||
| GUDJ501C | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 34 | Eine |
| GUDJ501D | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | Eine |
| GUDJ501E | ¥12/ ¥22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 42 | Eine |
| GUDJ601E | ¥16/ ¥28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 55 | Eine |
| GUDJ502D | ¥16/ ¥35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 76 | B |
| GUDJ602D | ¥22/ ¥42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 94 | B |
| GUDJ602E | ¥22/ ¥42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 114 | B |
| GUDJ602F | ¥22/ ¥42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 121 | B |
| GUDJ632D | ¥22/ ¥42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 139 | B |
| GUDJ632E | ¥22/ ¥42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| GUDJ603F | ₹25/₹50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | C |
| GUDJ633F | ₹25/₹50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 190 | C |
3.Produktübersicht
Anmerkung 1: Konstruktionskriterien
| Standard-Wärmeaustauschbedingungen | Temperatur der Einlassluft | Verdunstungstemperatur | Relative Luftfeuchtigkeit | Feuchtigkeitsaufnahmefaktor | Grad der Überhitzung |
| SC1 | 10°C | 0°C | 85% | 1.35 | 6.5K |
| SC2 | 0°C | -8°C | 85% | 1.15 | 5.2K |
| SC3 | -18°C | -25°C | 95% | 1.05 | 4.6K |
| SC4 | -25°C | -31°C | 95% | 1.01 | 3.9K |
| SC5 | -34°C | -40°C | 95% | 1.01 | 3.9K |
Anmerkung 2: Umrechnungskoeffizient des Kältemittels
| Kühlmittel | Arbeitsbedingungen | R22 | R404A | R507 | R134a |
| Korrekturfaktor | SC1 | 0.95 | 1 | 1 | 0.93 |
| Korrekturfaktor | SC2 | 0.95 | 1 | 1 | 0.91 |
| Korrekturfaktor | SC3 | 0.95 | 1 | 1 | 0.85 |
